VAROITUSKatso LISÄVARUSTEET JA LASTI -osio omistajan käsikirjan TURVALLISUUS-osiosta. Väärä kuormaus tai lisävarusteiden asennus voi aiheuttaa komponenttien rikkoutumisen ja heikentää moottoripyörän vakautta, ajo-ominaisuuksia ja suorituskykyä, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00021c)
HUOMAUTUS
Tarkista, että sivulaukun kehys (tai kehykset) on täysin kiinnitettynä ja varmistettuna kiinnityslaitteiden avulla. Jos näin ei ole, sivulaukut saattavat irrota tai vahingoittua. (00171b)
Irrottaminen
- Katso Kuva 1. Avaa sivulaukun hihnojen soljet.
- Tue sivulaukkua toisella kädellä ja irrota toisella kädellä laippamutterit ja aluslevyt (1) sivulaukun kiinnitysnastoista (2).
- Irrota umpimutteri ja aluslevy (5) ja irrota sitten sivulaukku kannattimestaan (4).
- Jos käytät moottoripyörää ilman sivulaukkuja, irrota nylon-tukilevy (6) ja lukkopultti (7) sivulaukun kiinnikkeestä ja aseta ne säilöön.
Asentaminen
| 1. | Katso Kuva 1. Jos irrotit sivulaukun kiinnikkeestä lukkopultin (7) ja tukilevyn (6), asenna ne takaisin. | |
| 2. | Kohdista sivulaukku lokasuojan tuen kiinnitysreikiin. | |
| 3. | Työnnä kiinnitysnastat (2) sivulaukun kiinnitysreikien läpi. | |
| 4. | Kiinnikkeiden asennus: a. Asenna laippamutterit ja aluslevyt (1). b. Asenna aluslevy ja umpimutteri (5) sivulaukun kannattimen päälle. c. Kiristä momenttiin 20,3–24,4 N·m (15–18 ft-lbs). | |
| 5. | Kiinnitä sivulaukun hihnojen soljet. |
VAROITUSÄlä anna matkustajien pitää kiinni sivulaukuista ajon aikana. Matkustajan tulee pitää kiinni erityisesti tarkoitukseen varatuista tarttumahihnoista. Sivulaukkujen käyttö tukena voi aiheuttaa vakavan onnettomuuden. (00081a)
Tietoja sivulaukkujen kunnossapidosta on kohdassa Hoitaminen ja puhdistaminen → Nahan ja vinyylin hoito.
| 1 | Laippamutterit ja aluslevyt |
| 2 | Kannatinnastat |
| 3 | Lokasuojan kannatin |
| 4 | Sivulaukun kannatin |
| 5 | Umpimutteri ja aluslevy |
| 6 | Tukilevy |
| 7 | Lukkopultti |

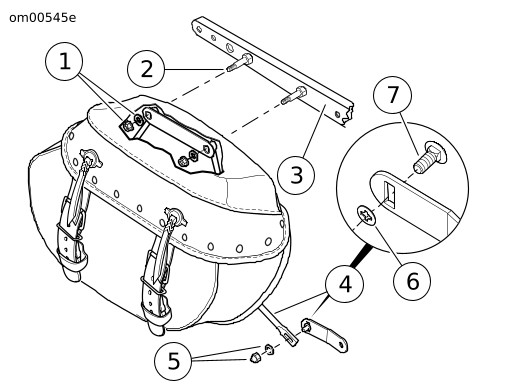

Kuva 1. Sivulaukun kokoonpano: FLSTC
