Sulakkeet
Katso Kuva 1. Sähkövirtapiirejä suojaa kolme sulaketta. Yksittäisiä moottoripyörän virtapiirejä suojaa koriohjausmoduuli (BCM).
- Pääsulake (1): 40 A:n sulake, joka suojaa kaikkia virtapiirejä, myös 15 A akkusulakkeen suojaamia. Tämän sulakkeen vikaantuminen aiheuttaa moottoripyörän pysähtymisen. Saat lisätietoja Harley-Davidson-jälleenmyyjältä.
- P&A-sulake (2): 15 A:n sulake, joka suojaa lisävarusteiden virtapiirejä.
- Akkusulake (3): 15 A:n sulake, joka suojaa kaikkia virtapiirejä. Jos akkusulake vikaantuu moottorin käydessä, moottori pysyy käynnissä ja kriittiset virtapiirit, kuten ABS-jarrut toimivat edelleen. Tämän sulakkeen vikaantuminen aiheuttaa vikakoodin. Saat lisätietoja Harley-Davidson-jälleenmyyjältä.
Irrottaminen
- Jos moottoripyörä on varustettu turvajärjestelmän sireenillä, kytke turvajärjestelmä pois kääntämällä virtakytkin päälle kauko-ohjaimen ollessa lähistöllä.
- Irrota satula. Katso Huolto ja voitelu → Satulat.
- Katso Kuva 2. Avaa sulakerasian kansi vetämällä.
- Katso Kuva 1. Irrota rikkinäiseksi epäilty sulake.
Asentaminen
HUOMAUTUS
Käytä vain oikeantyyppisiä ja ampeeriarvoltaan oikeita sulakkeita. Vääränlaisten sulakkeiden käyttäminen voi vahingoittaa sähköjärjestelmää. (00222a)
- Asenna uusi sulake.
- Aseta sulakerasian kansi paikalleen.
- Asenna satula. Katso Huolto ja voitelu → Satulat.
| 1 | Pääsulake |
| 2 | P&A |
| 3 | Akku |
Kuva 1. Sulakerasia

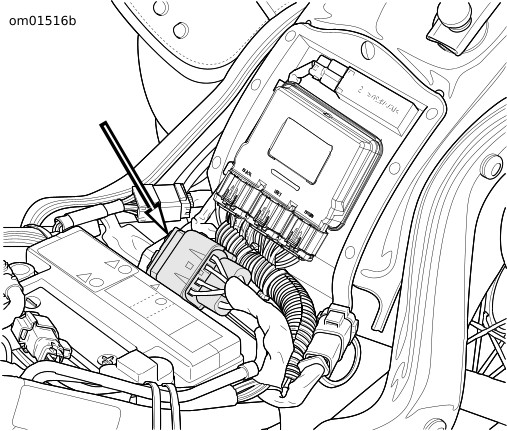

Kuva 2. Sulakerasian sijainti
