Irrottaminen
HUOMAUTUS
Kun irrotat välikappaletta, vedä vain etureunaa painamatta keskeltä. Muutoin välikappale voi vahingoittua.
  1. Mallit, joissa ruuvi ei ole käytössä: Katso Kuva 1. Irrota vetämällä välikappaleen (7) etureunasta.
  2. Irrota ruuvi (8) ja ilmanpuhdistimen kansi (9) kumitiivisteen (1) kanssa.
  3. Irrota kolme ruuvia (5) niin, että kannen kiinnike (2) irtoaa suodatinpanoksesta (4).
  4. Irrota suodatinpanos vetämällä huohotinputki (3) sisäpuolella olevasta aukosta.
  5. Irrota huohotinputki huohottimen pulteista.
  6. Tarkista huohotinputki ja liitännät vaurioiden varalta. Vaihda se tarvittaessa.
  7. Tarkista ja puhdista suodatinpanos. Vaihda se tarvittaessa. Katso Huolto ja voitelu → Suodatinpanoksen puhdistaminen.
Asentaminen
HUOMAUTUS
Jos ilmanpuhdistin asennetaan asentamatta huohotinputkia, kampikammion höyryt poistuvat ilmakehään. Huohotinputkien puuttuminen on päästösäädösten vastaista.
1. Katso Kuva 1. Asenna huohotinputki (3) huohottimen pultteihin.
2. Työnnä huohotinputki suodatinpanoksen sisäpuolen aukkoon.
3. Aseta suodatinpanos (4) päätylevyyn siten, että tasainen puoli on kello neljän kohdalla.
4. Asenna kannen kiinnike (2) ruuveilla (5). Kiristä momenttiin 12,2–14,9 N·m (108–132 in-lbs).
5. Varmista, että kumitiiviste (1) ei ole vaurioitunut ja että se on kunnolla paikoillaan ilmanpuhdistimen kannen (9) ympärillä.
6. Aseta ilmanpuhdistimen kansi päätylevyyn. Lisää kannen ruuvien kierteeseen tippa LOCTITE 243 KESKILUJAA KIERRELUKITETTA (sininen) ja kiristä. Kiinnitä ruuvi. Kiristä momenttiin 4,1–6,8 N·m (36–60 in-lbs).
7. Mallit, joissa ruuvi ei ole käytössä: Kiinnitä välikappale (7).

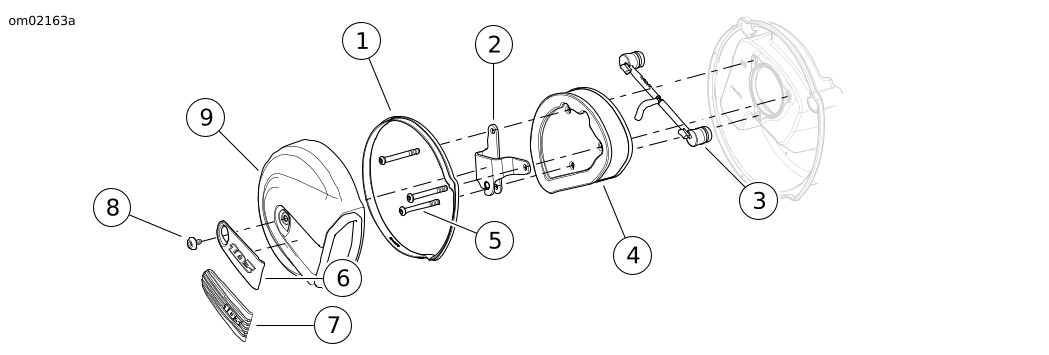

1Kumitiiviste
2Kannen kiinnike
3Huohotinputki
4Suodatinpanos
5Kannen pidikkeen ruuvi (3)
6Välikappale ja ruuvin paikka
7Välikappale ilman ruuvia
8Kannen ruuvi
9Suojus
Kuva 1. Ilmanpuhdistinyksikkö
