VAROITUSVarmista, että kumisuojus peittää akun pluskaapeliin (+) kytketyn käynnistimen solenoidin navan. Suojaamaton napa voi aiheuttaa oikosulun ja kipinöidä, mikä voi johtaa akun räjähtämiseen, kuolemaan tai vakavaan loukkaantumiseen. (00463c)
| 1. | Katso Kuva 1. Asenna akkukotelo paikalleen ja kiinnitä kotelon pidike (1) akkutelineen etuosan alle (3). Varmista, että akkukotelon kiinnityskielekkeet (2) ylettyvät akkutelineen taakse. | |
| 2. | Katso Kuva 2. Kiinnitä akun positiivinen kaapeli (1) kotelon pidikkeeseen. Tee akun positiivisen kaapelin käynnistimen puoleiseen päähän S-kirjaimen muotoinen mutka. Se auttaa päätteen puoleisen kaapelin sovittamista akkua asennettaessa. | |
| 3. | Kiinnitä taaimmaisen happitunnistimen johtosarja (2) pidikkeeseen (3). | |
| VAROITUS Liitä akun pluskaapeli (+) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00068a) HUOMAUTUS Liitä kaapelit oikeisiin napoihin. Muuten pyörän sähköjärjestelmä voi vahingoittua. (00215a) | ||
| 4. | Katso Kuva 3. Asenna akku paikalleen. Kiristä akun plusnavan kiinnike momenttiin 6,8–8,1 N·m (60–72 in-lbs). | |
| 5. | Kiinnitä akun negatiivinen kaapeli akun rungon maadoitukseen (1) ennen lisävarusteiden maadoitusjohtoja. | |
| 6. | Kiinnitä akun negatiivinen kaapeli (2) akkuun. Kiristä akun miinusnavan kiinnike momenttiin 6,8–8,1 N·m (60–72 in-lbs). | |
| 7. | Asenna satula. |
| 1 | Kiinnike |
| 2 | Nastat |
| 3 | Akkuteline |
Kuva 1. Akkukotelo
| 1 | Akun positiivinen kaapeli |
| 2 | Taaimmaisen happitunnistimen johtosarja |
| 3 | Kiinnike |

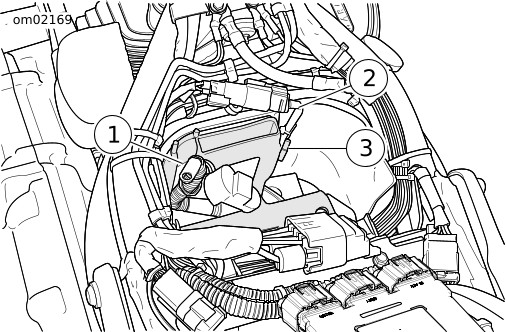

Kuva 2. Akkutelineen johtojen reititys
| 1 | Positiivinen (+) napa |
| 2 | Miinusnapa (-) |

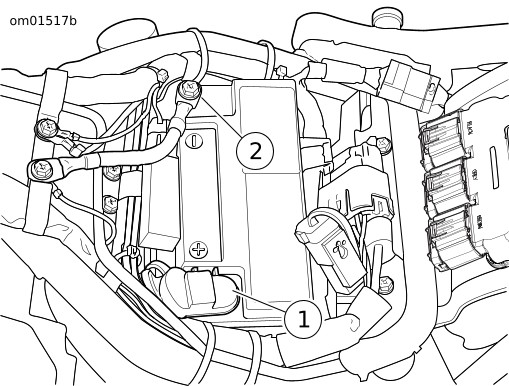

Kuva 3. Akku: Softail-mallit
