Sadesuojus
Katso Kuva 1. Koska ilmansuodatinpanosta ei ole suojattu, vettä voi päästä moottorin sisään märissä tai sateisissa olosuhteissa. Vesi voi aiheuttaa syöpymistä tai vaurioita moottorin sisällä, kun moottoripyörä on pysäköitynä. Ajon aikana vesi voi aiheuttaa sytytyshäiriöitä.
Aseta ilmanpuhdistimen päälle sadesuojus (8) märissä tai sateisissa olosuhteissa, jotta vesi ei valuisi suodattimen sisään.
Irrottaminen
- Katso Kuva 1. Irrota kaksi ruuvia (1). Poista välikappale (2).
- Irrota ruuvi (3), jolloin kansi (4) irtoaa. Poista kansi.
- Irrota kolme ruuvia (5) niin, että ilmansuodatinpanos (6) irtoaa. Poista suodatinpanos.
- Tarkista ja puhdista suodatinpanos. Vaihda se tarvittaessa. Katso Huolto ja voitelu → Suodatinpanoksen puhdistaminen.
Asentaminen
| 1. | Katso Kuva 1. Aseta suodatinpanos (6) päätylevyyn (7). | |
| 2. | Asenna suodatinpanoksen ruuvit (5). Kiristä momenttiin 6,2–6,8 N·m (55–60 in-lbs). | |
| 3. | Aseta ilmanpuhdistimen kansi (4) päätylevyyn. Lisää kannen ruuvien kierteeseen tippa LOCTITE 243 KESKILUJAA KIERRELUKITETTA (sininen) ja kiristä. Kiristä momenttiin 4–6,8 N·m (36–60 in-lbs). | |
| 4. | Asenna välikappale (2). Asenna välikappaleen ruuvit (1). Kiristä momenttiin 3,1–3,6 N·m (27–32 in-lbs). |
| 1 | Välikappaleen ruuvi (2) |
| 2 | Välikappale |
| 3 | Kannen ruuvi |
| 4 | Suojus |
| 5 | Suodatinpanoksen ruuvi (3) |
| 6 | Suodatinpanos |
| 7 | Päätylevy |
| 8 | Sadesuojus |

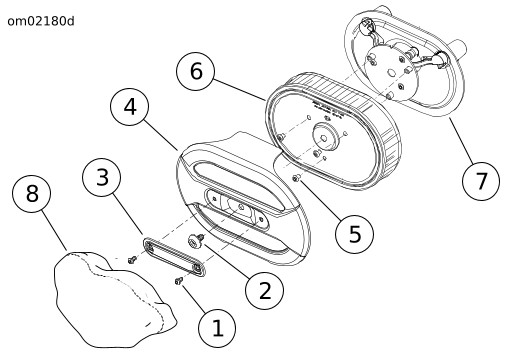

Kuva 1. Ilmanpuhdistin: FLSTFBS
