Irrottaminen
  1. Katso Kuva 1. Irrota ilmanpuhdistimen kannen ruuvi (6). Poista ilmanpuhdistimen kansi (1), kannen sovitin (5) ja välike (1).
  2. Irrota suodattimen ruuvit (4) ja suodatinpanos (3).
  3. Tarkista ja puhdista suodatinpanos. Vaihda se tarvittaessa. Katso Huolto ja voitelu → Suodatinpanoksen puhdistaminen.
Asentaminen
HUOMAUTUS
Levitä LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT -kierrelukitetta (sininen) kaikkien kiinnikkeiden kierteisiin.
1. Katso Kuva 1. Kiinnitä suodatinpanos (3) ilmanpuhdistimen kiinnitysnastoihin ruuveilla (4). Kiristä momenttiin 6,2–6,8 N·m (55–60 in-lbs).
2. Aseta välike (2) sovittimeen (5).
3. Kohdista sovitin suodatinpanoksen kanavaan ja kiinnitysruuveihin. Aseta sovittimen rivat panoksen kanavaan.
4. Kiinnitä kansi (1) sovittimeen kannen ruuvilla (6). Kiristä momenttiin 4,1–6,8 N·m (36–60 in-lbs).

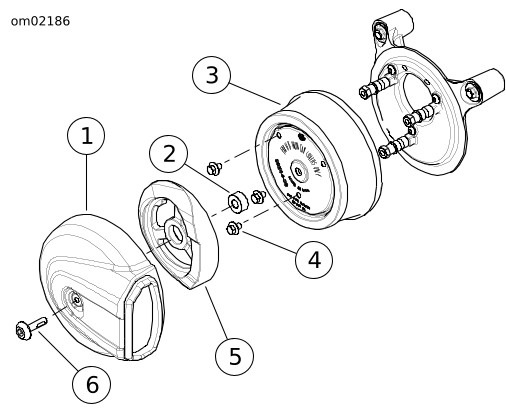

1Suojus
2Välike
3Suodatinpanos
4Suodattimen ruuvit (3)
5Sovitin
6Kannen ruuvi
Kuva 1. Ilmanpuhdistin: FLSS
