Tutustu moottoripyöräsi hallintalaitteiden ja huoltokohteiden sijaintiin.
HUOMAUTUS
Harley-Davidson pidättää oikeuden tehdä muutoksia teknisiin tietoihin, laitteisiin tai muotoiluihin ilman velvollisuuksia tai etukäteisilmoituksia.

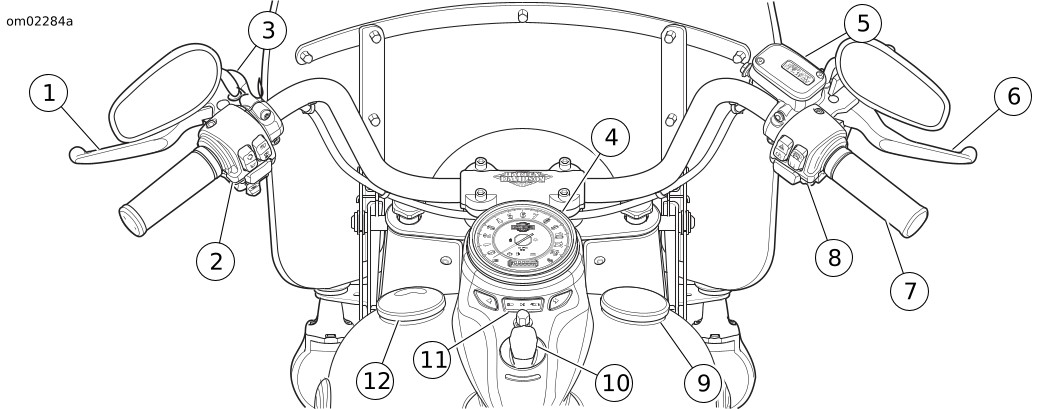

Kohdassa Kuva 1 on kuvattu hallintalaitteet ja huoltokohteet, joita voi käsitellä istuma-asennosta.

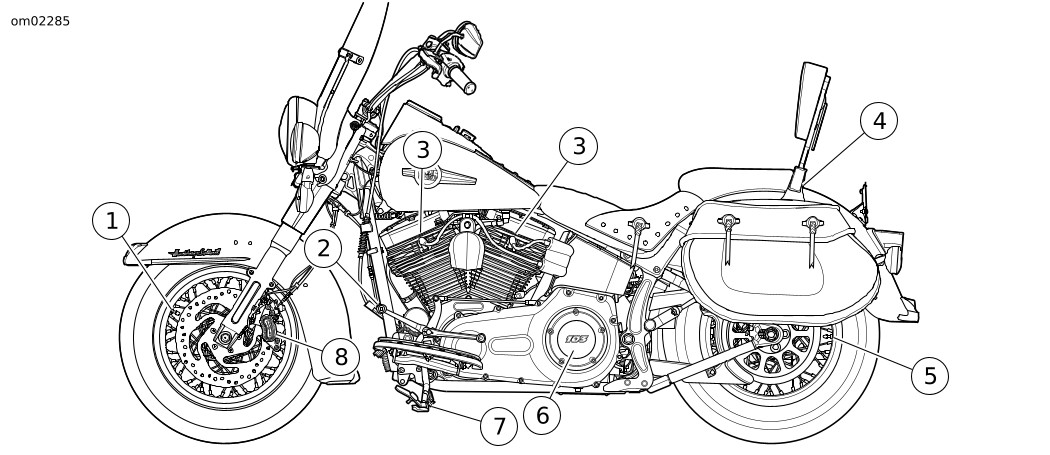

Kohdassa Kuva 3 on kuvattu hallintalaitteet ja huoltokohteet, joihin pääsee käsiksi vasemmalta.

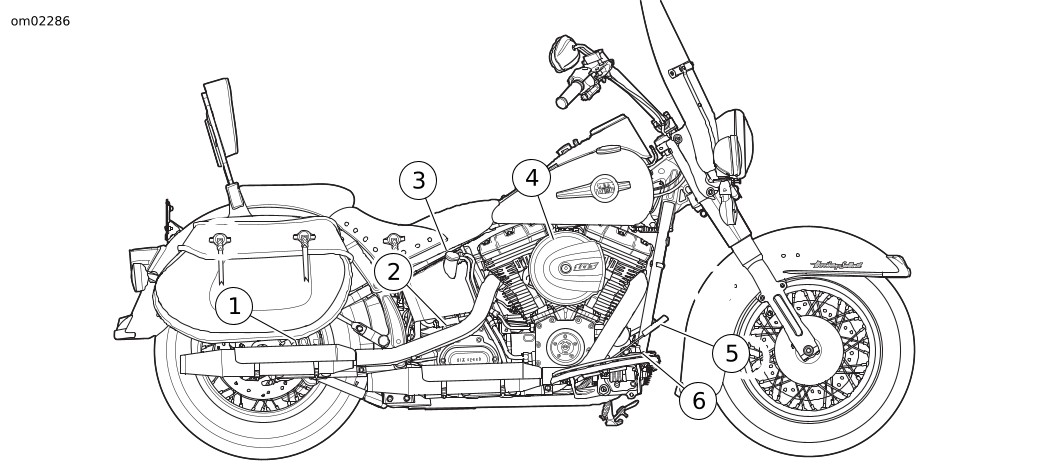

Kohdassa Kuva 2 on kuvattu hallintalaitteet ja huoltokohteet, joihin pääsee käsiksi oikealta.
| 1 | Kytkinvipu |
| 2 | Vasen hallintalaitemoduuli |
| 3 | Kytkinnestesäiliö (hydraulinen kytkin) |
| 4 | Nopeus- ja matkamittari |
| 5 | Etujarrun nestesäiliö |
| 6 | Etujarruvipu |
| 7 | Kaasukahva |
| 8 | Oikea hallintalaitemoduuli |
| 9 | Polttoainesäiliön korkki |
| 10 | Virtakytkin |
| 11 | Merkkivalorivi |
| 12 | Polttoainemittari |
Kuva 1. Hallintalaitteet ja huoltokohteet (Tyypillinen)
| 1 | Ilmanpaineventtiili |
| 2 | Vaihdevipu |
| 3 | Sytytystulppa |
| 4 | Satulan kiinnitysruuvi |
| 5 | Ilmanpaineventtiili |
| 6 | Kytkimen tarkistusluukku |
| 7 | Seisontatuki |
| 8 | Etujarrun jarrusatula |
Kuva 2. Hallintalaitteet ja huoltokohteet
| 1 | Takajarrusatula |
| 2 | Vaihteistoöljyn täyttötulppa |
| 3 | Öljyn täyttökorkki/mittatikku |
| 4 | Ilmanpuhdistin |
| 5 | Takajarrupoljin |
| 6 | Takajarrun nestesäiliö |
Kuva 3. Hallintalaitteet ja huoltokohteet
