BEMÆRK
Følg denne procedure for sikkert at deaktivere det elektriske system.
Deaktiver det elektriske system, når du udfører vedligeholdelse på din motorcykel eller har brug for at afbryde/udskifte batteriet.
BEMÆRK
- For at fjerne/udskifte hovedsikringen: Kontakt din autoriserede Harley-Davidson EV-forhandler.
- Følg denne fremgangsmåde for at afbryde batteriet.
Deaktiver elektrisk system
| 1. | Sørg for at have FOB i nærheden. | |
| 2. | Fjern topdæksel. Se Serviceprocedurer → Topdæksel . | |
| 3. | Sæt SLUK/START-kontakten i START-position. | |
| 4. | Se Figur 1 . Afbryd (5-trådet) TCU-stik. | |
| 5. | Frakobl sirene (hvis udstyret) fra indersiden af batteridækslet. | |
| 6. | Sæt kontakten START/KØR hen på START. | |
| 7. | Se Figur 2 . Afmonter det bageste dæksel. BEMÆRK
køretøjets OFF/RUN-kontakt skal være i OFF-position i mindst fem minutter, før
Indbygget oplader (OBC)
-forbindelsen afbrydes.
| |
| 8. | Se Figur 3 . Frakobl strømstik til den indbyggede batterioplader (OBC). |
Frakobl batteriet, hvis det er nødvendigt. Se Serviceprocedurer → Udskiftning af batteri .
Udfør vedligeholdelse efter behov.
Genaktiver elektrisk system
BEMÆRK
Sørg for, at kontakten SLUK/START er sat tilbage til SLUK-position, og at FOB er i nærheden.
| 1. | Tilslut TCU. | |
| 2. | Tilslut sirenen (hvis udstyret hermed). | |
| 3. | Tilslut OBC-stik. | |
| 4. | Monter bageste dæksel. | |
| 5. | Monter topdæksel. |
| 1 | TCU-stik (5-trådet) |
Figur 1. TCU-stik
| 1 | Skrue (2) |
| 2 | Bageste dæksel |
Figur 2. Bageste dæksel

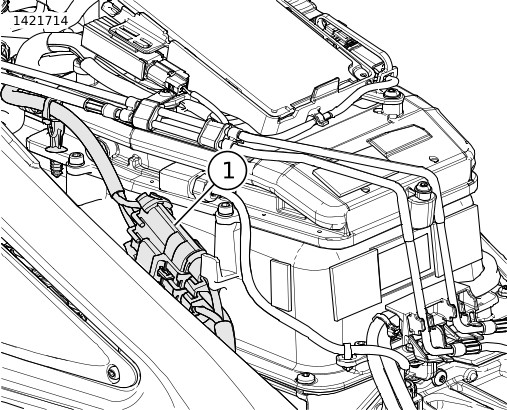

| 1 | OBC-strømstik |
Figur 3. OBC-stik
