Viz Ilustrace 1. Motocykl má tyto tři pojistky, které chrání elektrickou soustavu.
Hlavní pojistka (1): Pojistka 40 A pro ochranu všech okruhů, včetně okruhů chráněných pojistkou akumulátoru 15 A. Při přerušení této pojistky se motocykl zastaví. Obraťte se na prodejce Harley-Davidson.
Pojistka P&A (2): Pojistka 15 A chrání okruhy veškerého instalovaného příslušenství.
Pojistka akumulátoru (3): Pojistka 15 A, která chrání všechny okruhy. Pokud dojde k přerušení pojistky akumulátoru při spuštěném motoru, bude motor dál běžet a kritické okruhy (jako například systém ABS) budou nadále funkční. Při přerušení pojistky se zobrazí kód diagnostiky. Obraťte se na prodejce Harley-Davidson.
Veškerou ostatní ochranu elektrických systémů motocyklu obstarává řídicí jednotka elektroniky (BCM). BCM snímá podmínky pro jednotlivé okruhy, přerušuje napájení v případě potřeby a resetuje okruhy. Pokud výměna pojistky nebo zapnutí a vypnutí napájení motocyklu problém nevyřeší, obraťte se na autorizovaného prodejce Harley-Davidson.
Výměna pojistky
POZNÁMKA
Netahejte při snímání bočního krytu za kovový jazýček (2). Mohlo by dojít k poškození krytu.
  1. Viz Ilustrace 2. Demontujte levý boční kryt.
    1. Zatlačte na plastový jazýček (3) a uvolněte kovový jazýček (2) z držáku.
    2. Zatáhněte směrem ven a nahoru a uvolněte kryt z držáku (5).
  2. Viz Ilustrace 1. Vyměňte vadnou pojistku za novou.
  3. Viz Ilustrace 2. Namontujte levý kryt.
    1. Zarovnejte otvory (4) s jazýčky (5).
    2. Zatlačte kryt na místo, až plastový jazýček (3) zapadne do kovového jazýčku (2).
1Hlavní
2DÍLY A PŘÍSLUŠENSTVÍ
3Akumulátor
Ilustrace 1. Pojistková skříňka
1Pojistková skříňka
2Kovový jazýček
3Plastový jazýček
4Otvor krytu (2)
5Držák (2)

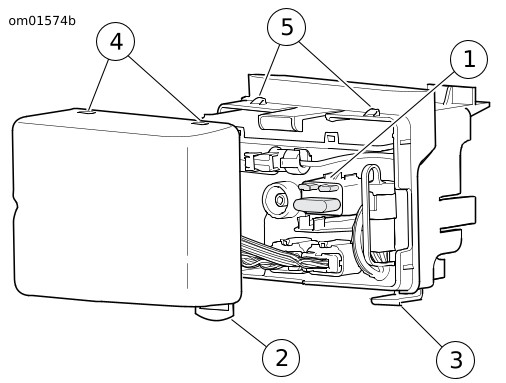

Ilustrace 2. Držák elektroinstalace (levá strana)
