Určení typu tlumičů
Modely Sportster jsou vybaveny buď, krátkými, středními, nebo dlouhými tlumiči v závislosti na trhu, kde se prodávají.
  1. Zaparkujte motocykl na pohotovostní stojánek bez zavazadel a nákladu.
  2. Určete typ tlumičů.

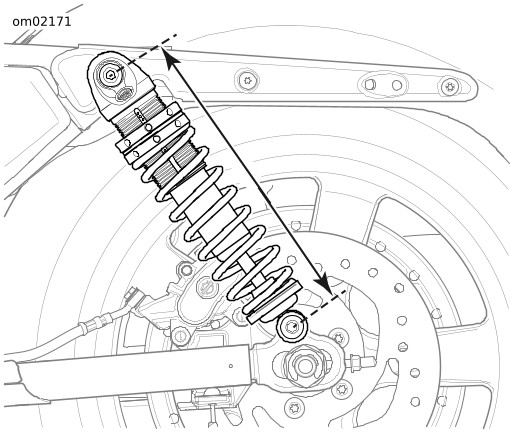

    1. Viz Ilustrace 1 . Změřte vzdálenost od středu spodního šroubu pro upevnění tlumiče ke středu horního šroubu. Srovnejte naměřenou vzdálenost s identifikační tabulkou a určete, zda má váš motocykl krátké, střední nebo dlouhé tlumiče. Viz Tabulka 1.
Ilustrace 1. Délka tlumičů

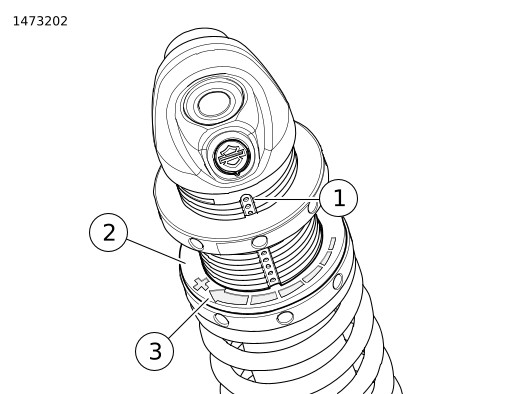

1První značka (počítejte směrem dolů)
2Podložka
3Zvýšení předpětí (po směru hodinových ručiček)
Ilustrace 2. Šipka pro seřízení předpětí
Tabulka 1. Délka tlumičů
MÍRA *
TLUMIČ
in
mm
11.220
285.0
Krátké. Tabulka 3
11.712
297.5
Střední. Tabulka 4
13.366
339.5
Dlouhé. Tabulka 5
* Měřte bez zátěže a na stojánku.
Identifikace značky předpětí
POZNÁMKA
Celková hmotnost jezdce, pasažéra, nákladu a příslušenství nesmí překročit maximální povolenou užitečnou hmotnost. Viz Tabulka 2.
  1. Sečtením váhy jezdce a jeho výstroje získáte celkovou hmotnost jezdce.
  2. Přičtěte váhu spolujezdce, jeho výstroje, nákladu a veškerého příslušenství.
Tabulka 2. Maximálně povolená užitečná hmotnost
MODEL
SPECIFIKACE
lb
kg
Iron 883™ (XL883N)
436
198
Iron 1200™ (XL1200NS)
438
199
Forty-Eight™ (XL1200X)
444
202
  1. Určete tabulku, která odpovídá modelu a konfiguraci tlumičů vašeho motocyklu.
    1. Krátké tlumiče: Viz Tabulka 3.
    2. Střední tlumiče: Viz Tabulka 4.
    3. Dlouhé tlumiče: Viz Tabulka 5.
  2. Vyhledejte v tabulce číslo značky, která odpovídá výpočtu hmotnosti řidiče, spolujezdce, nákladu a příslušenství.
    1. V části HMOTNOST JEZDCE vyhledejte řádek, který udává celkovou hmotnost jezdce.
    2. V řádku SPOLUJEZDEC, NÁKLAD A PŘÍSLUŠENSTVÍ vyhledejte sloupec, který udává celkovou váhu spolujezdce, nákladu a příslušenství.
    3. Číslo v buňce, kde se řádek HMOTNOST JEZDCE kříží se sloupcem SPOLUJEZDEC, NÁKLAD A PŘÍSLUŠENSTVÍ, označuje doporučenou značku předpětí.
Tabulka 3. Předpětí krátkých tlumičů
HMOTNOST SPOLUJEZDCE, NÁKLADU A PŘÍSLUŠENSTVÍ
lb
0
20
40
60
80
100
120
140
160
180
200
220
240
kg
0
9
18
27
36
45
54
64
73
82
91
100
109
HMOTNOST JEZDCE
ZNAČKA PŘEDPĚTÍ
lb
kg
100–129
45~59
1
2
3
4
5
6
6
7
8
9
9
10
10
130–159
59–72
2
3
4
5
6
7
7
8
9
9
10
10
11
160–189
73–86
3
4
5
6
7
7
8
9
9
10
10
11
12
190–219
86–99
4
5
6
7
7
8
9
9
10
11
11
12
–
Tabulka 4. Předpětí středních tlumičů
HMOTNOST SPOLUJEZDCE, NÁKLADU A PŘÍSLUŠENSTVÍ
lb
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
kg
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
HMOTNOST JEZDCE
ZNAČKA PŘEDPĚTÍ
lb
kg
100–123
45–56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124–147
56–67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148–171
67–78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
–
172–195
78–89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
–
–
196–219
89–99
5
6
7
8
8
9
10
10
11
12
12
13
13
–
–
–
Tabulka 5. Předpětí dlouhých tlumičů
HMOTNOST SPOLUJEZDCE, NÁKLADU A PŘÍSLUŠENSTVÍ
lb
0
18
36
54
72
90
108
126
144
162
180
198
216
234
kg
0
8
16
25
33
41
49
57
65
73
82
90
98
106
HMOTNOST JEZDCE
ZNAČKA PŘEDPĚTÍ
lb
kg
116–141
53–64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142–167
64–76
2
3
4
5
6
7
8
9
10
11
11
12
13
–
168–193
76–88
3
4
5
6
7
8
9
10
11
11
12
13
–
–
194–219
88–99
4
5
6
7
8
9
10
11
11
12
13
–
–
–
Seřízení tlumičů
VAROVÁNÍ
Seřiďte oba tlumiče stejně. Nesprávné seřízení může nepříznivě ovlivnit stabilitu a ovládání motocyklu, což může vést k vážnému poranění nebo smrti. (00036b)
POZNÁMKA
Abyste předešli poškození seřizovacích a utahovacích kroužků, nepoužívejte jiný klíč než klíč dodaný s motocyklem.
  1. Demontujte sedlo. Viz Servisní postupy → Sedlo .
  2. Viz Ilustrace 3 . Zdvihněte západku (2) a vysuňte seřizovací klíč (1) z pouzdra.
1Seřizovací klíč
2Petlice
3Samostatné sedlo
4Sedlo spolujezdce
Ilustrace 3. Pouzdro seřizovacího klíče
OZNÁMENÍ
Vyhněte se poškození tlumičů. Než povolíte nebo utáhnete seřizovací matice, ujistěte se, že jsou závity tlumičů čisté. (00646b)
  1. V případě potřeby závity tlumičů očistěte.

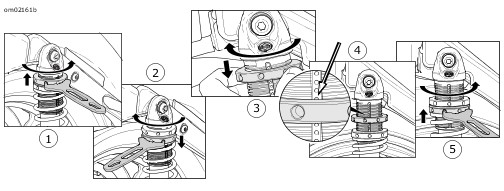

  2. Viz Ilustrace 4. Pomocí seřizovacího klíče otočte horním utahovacím kroužkem (1) proti směru hodinových ručiček a povolte jej.
    3. POZNÁMKA
    Viz Ilustrace 2 . Ke zvýšení předpětí otáčejte spodním seřizovacím kroužkem (3) ve směru hodinových ručiček. Ke snížení předpětí otáčejte spodním seřizovacím kroužkem proti směru hodinových ručiček.
  3. Viz Ilustrace 4. Pomocí seřizovacího klíče otočte (2) spodním seřizovacím kroužkem pod doporučenou značku.
    4. POZNÁMKA
    Viz Ilustrace 2 . Počítejte od první značky (1) a najděte doporučenou značku předpětí.
  4. Viz Ilustrace 4. Otočte horním utahovacím kroužkem tak, aby byl v rovině s doporučenou značkou předpětí (3).
  5. Zakryjte horním utahovacím kroužkem polovinu doporučené značky předpětí (4).
  6. Pomocí seřizovacího klíče ručně utáhněte spodní seřizovací kroužek proti hornímu utahovacímu kroužku (5).
  7. Nastavte tlumič na druhé straně motocyklu na stejnou značku předpětí.
  8. Vraťte seřizovací klíč do pouzdra pod sedlem.
  9. Namontujte sedlo. Viz Servisní postupy → Sedlo .
1Povolte horní utahovací kroužek
2Otočte spodní seřizovací kroužek pod doporučenou značku
3Otočte horní utahovací kroužek na značku
4Zarovnejte horní utahovací kroužek na značku
5Utáhněte spodní seřizovací kroužek
Ilustrace 4. Seřízení předpětí
