Đối với các vấn đề về điện, hãy đến đại lý Harley-Davidson có các phụ tùng và thiết bị cần thiết để thực hiện bảo dưỡng về điện.
LƯU Ý
Cầu chì chính
LƯU Ý
Cường độ dòng điện của cầu chì chính là 40A.
Tháo cầu chì chính bất cứ khi nào bạn tiến hành bảo dưỡng xe.
  1. Tắt khóa điện.
  2. Tháo nắp bên phải. Xem Phần Quy trình bảo dưỡng → Ốp hông xe.
  3. Xem Hình 1. Tháo cầu chì chính (2).
  4. Lắp cầu chì khi hoàn tất bảo dưỡng.

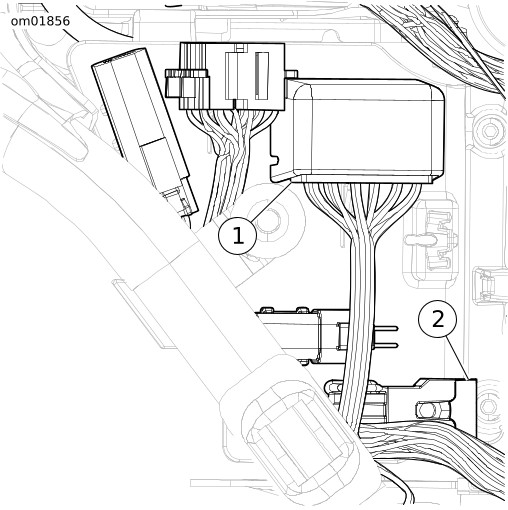

1Nắp bảng cầu chì
2Cầu chì chính
Hình 1. Vị trí cầu chì chính và bảng cầu chì
Thay thế cầu chì
  1. Tắt khóa điện.
  2. Tháo nắp bên phải. Xem Phần Quy trình bảo dưỡng → Ốp hông xe.
  3. Xem Hình 1. Tháo nắp bảng cầu chì (1).
  4. Xem Hình 2. Tháo cầu chì có dấu hiệu hỏng và kiểm tra bộ phận. Thay cầu chì nếu bộ phận bị cháy hoặc tách rời. Tham khảo Bảng 1.
  5. Lắp nắp bảng cầu chì để các vấu khớp vào vị trí.
  6. Lắp nắp bên phải.

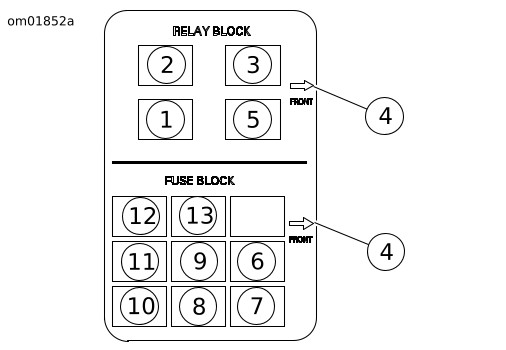

Hình 2. Xác định rơle và cầu chì
Bảng 1. Xác định rơle và cầu chì
MỤC
MÔ TẢ
1
Rơle hệ thống
2
Rơle khởi động
3
Rơle làm mát
4
Phần đầu xe
5
Rơle đánh lửa
6
Cầu chì đèn và đồng hồ - 10 A
7
Cầu chì phụ kiện - 5 A
8
Cầu chì quạt - 15 A
9
Cầu chì đèn - 10 A
10
Cầu chì đánh lửa - 15 A
11
Cầu chì bơm xăng - 10 A
12
Cầu chì ắc quy - 5 A
13
Cầu chì an ninh - 10 A
Rơ-le
Nếu bạn nghi ngờ có sự cố với rơle, hãy xem hướng dẫn bảo dưỡng, hướng dẫn chẩn đoán điện hoặc đưa xe đến đại lý được ủy quyền.
