Motosikletinizdeki tüm kumandaların ve servis bileşenlerinin konumlarını öğrenin.
NOT
Çizimler, yalnızca genel referans amaçlıdır. Gösterilen kontroller ve hizmet bileşenleri, belirli bir motosiklet modelini göstermeyen genel konumlar ve temsillerdir.
Harley-Davidson, haber vermeden ve sorumluluk üstlenmeden, istediği zaman teknik özellikleri, ekipmanı veya tasarımları değiştirme hakkını saklı tutar.
Otururken erişilebilen sürücü kumandaları ve servis bileşenleri için bkz. Şekil 1.
Sağ taraftan erişilebilen sürücü kumandaları ve servis bileşenleri için bkz. Şekil 2.
Sol taraftan erişilebilen sürücü kumandaları ve servis bileşenler için bkz. Şekil 3.

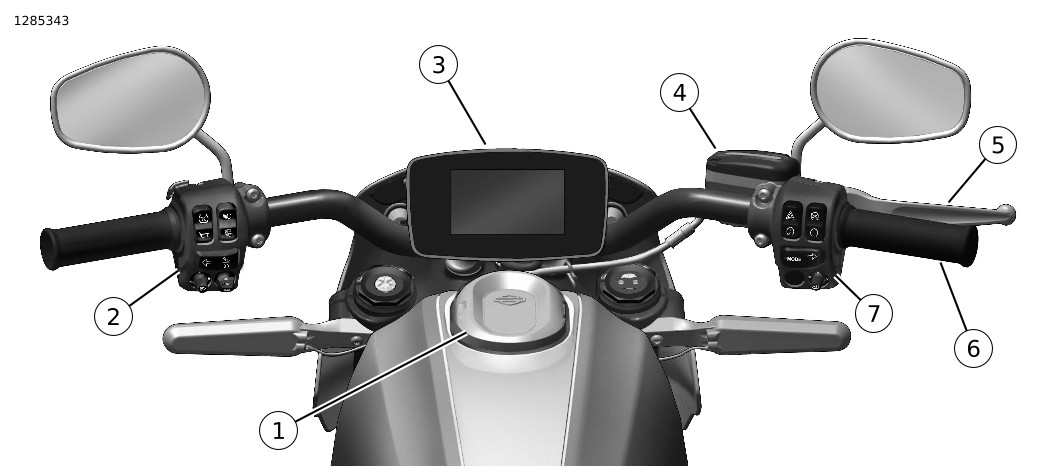

| 1 | Araç giriş/Şarj çıkışı |
| 2 | Sol el kumanda modülü |
| 3 | Gösterge modülü |
| 4 | Ön fren sıvısı rezervuarı |
| 5 | Ön fren kolu |
| 6 | Gaz kolu |
| 7 | Sağ el kumanda modülü |
Şekil 1. Kumandalar ve Servis Bileşenleri

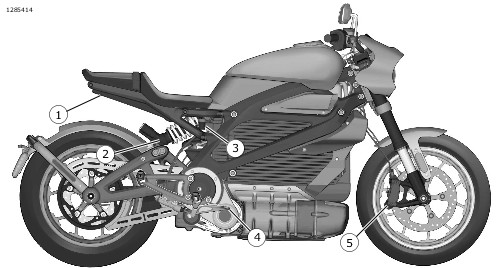

| 1 | Elektrikli Araç İkmal Ekipmanı (EVSE) rafı |
| 2 | Arka süspansiyon |
| 3 | Arka fren sıvısı rezervuarı |
| 4 | Arka fren pedalı |
| 5 | Ön fren kaliperi |
Şekil 2. Kumandalar ve Servis Bileşenleri

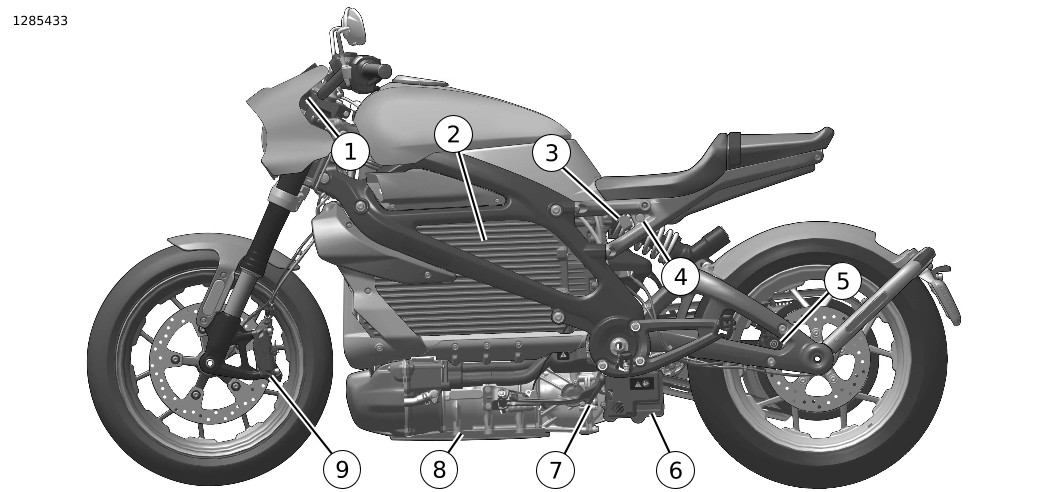

| 1 | USB çıkışı |
| 2 | Tekrar Şarj Edilebilir Enerji Depolama Sistemi (RESS) |
| 3 | Sele mandalı |
| 4 | Sele kilidi |
| 5 | Arka Fren Kaliperi |
| 6 | Akü kutusu |
| 7 | Orta sehpa |
| 8 | Elektrikli Araç Güç Aktarma Organları (EVPT) |
| 9 | Ön fren kaliperi |
Şekil 3. Kumandalar ve Servis Bileşenleri
