VÝSTRAHAFunkcia automatického rozsvietenia predného svetlometu zlepšuje viditeľnosť vodiča pre ostatných účastníkov cestnej premávky. Uistite sa, že je predný svetlomet stále rozsvietený. Zlá viditeľnosť vodiča pre ostatných účastníkov cestnej premávky môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00030b)
Príprava
- Skontrolujte tlak v pneumatikách. Podľa potreby upravte nastavenie.
- Nastavte zadné tlmiče nárazov podľa hmotnosti vodiča a predpokladaného zaťaženia.
- Naplňte palivovú nádrž alebo pridajte záťaž o hmotnosti paliva.
- Zaparkujte motocykel na čiaru (1) kolmo na stenu.
- Postavte motocykel tak, aby bol náboj predného kolesa 7,6 m (25 stôp) (3) od steny.
- Nakreslite na stenu zvislú os (2).
Predný svetlomet LED
POZNÁMKA
- Vyberte stenu, na ktorú nedopadá príliš veľa svetla.
- Horná žiarovka predného svetlometu so svetelnými diódami LED slúži ako stretávací svetlomet.
- Pozrite Obrázok 1. Postavte zaťažený motocykel tak, aby predné koleso smerovalo rovno na stenu. Odmerajte vzdialenosť (4) od zeme k stredu žiarovky stretávacieho svetla.
- Nakreslite vodorovnú čiaru (5) pretínajúcu zvislú čiaru na úrovni osi stretávacieho svetla.
- Geometria predného svetlometu je nastavená vtedy, keď sa horná časť svetelného lúča nachádza na vyznačenom mieste, s predným svetlometom prepnutým na stretávacie svetlo.
| 1 | Kolmá čiara |
| 2 | Zvislá čiara |
| 3 | 7,6 m (25 stôp) |
| 4 | Os žiarovky diaľkového svetlometu |
| 5 | Vodorovná čiara v osi stretávacieho svetla |

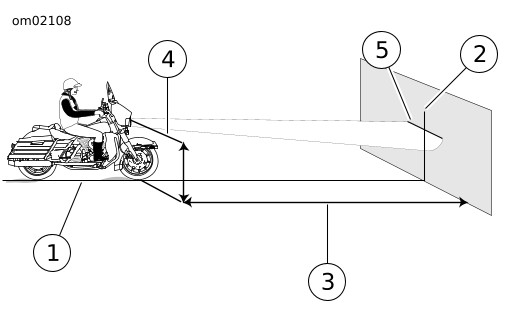

Obrázok 1. Nastavenie geometrie predného svetlometu: Svetelné diódy LED:
Halogénový predný svetlomet
- Pozrite Obrázok 2. Postavte zaťažený motocykel tak, aby predné koleso smerovalo rovno na stenu. Odmerajte vzdialenosť (4) od zeme k stredu žiarovky diaľkového svetla.
- Nakreslite na stenu vodorovnú čiaru (5) pretínajúcu zvislú čiaru na osi stretávacieho svetlometu, ktorá je 53,3 mm (2.1 in) pod nameranou osou žiarovky diaľkového svetla.
- Geometria predného svetlometu je nastavená vtedy, keď sa svetelný lúč nachádza v strede vyznačeného miesta, s predným svetlometom prepnutým na diaľkové svetlo.
| 1 | Kolmá čiara |
| 2 | Zvislá čiara |
| 3 | 7,6 m (25 stôp) |
| 4 | Os žiarovky diaľkového svetlometu |
| 5 | Vodorovná čiara 53,3 mm (2,1") pod osou diaľkového svetla |

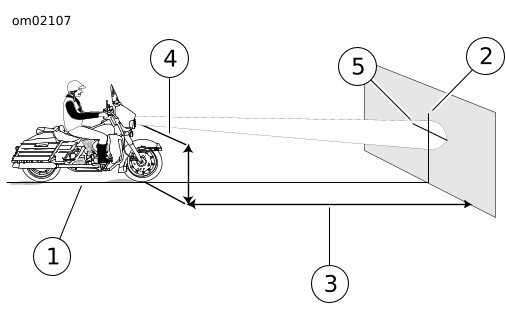

Obrázok 2. Nastavenie geometrie predného svetlometu: Halogénové svetlo
