FIGYELEMAz automatikusan bekapcsolódó fényszóró javítja a motoros láthatóságát. Közlekedjen mindig felkapcsolt világítással. A nem megfelelő láthatóság súlyos, akár végzetes személyi sérüléshez is vezethet. (00030b)
Előkészületek
- Ellenőrizze a guminyomást. Szükség szerint korrigálja a beállítást.
- Állítsa be a hátsó lengéscsillapítókat a motoros és a szállítandó teher súlyára.
- Tankoljon tele, vagy tegyen fel ennek megfelelő ballasztot.
- Parkolja a motorkerékpárt egy a falra merőleges vonalra (1).
- Helyezze el úgy a motorkerékpárt, hogy az első tengelye 7,6 m (25 ft) távolságra (3) legyen a faltól.
- Húzzon egy függőleges középvonalat (2) a falra.
LED-es fényszóró
MEGJEGYZÉS
- Válasszon ki egy kevéssé megvilágított falat.
- A LED-es fényszórón a felső izzó biztosítja a tompított fényt.

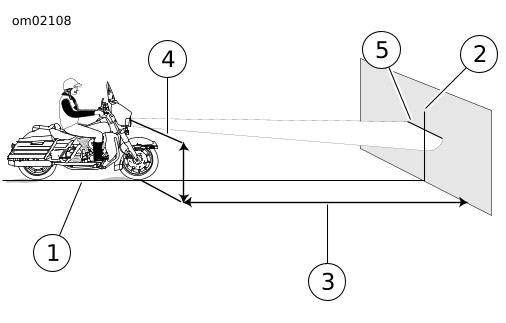

- Lásd: Ábra 1. Irányítsa a terhelt motorkerékpár első kerekét egyenesen a falra. Mérje meg a talajtól a tompított fényszóró izzójának közepéig terjedő távolságot (4).
- Húzzon egy vízszintes vonalat (5) a függőleges vonalon keresztül a tompított fény középvonalánál.
- A fényszóró akkor van megfelelően beállítva, ha tompított fényre kapcsolva a fénysugár legfényesebb részének felső széle a jelöléshez esik.
| 1 | Merőleges vonal |
| 2 | Függőleges vonal |
| 3 | 7,6 m (25 ft) |
| 4 | Távolsági fényszóró izzójának középvonala |
| 5 | Vízszintes vonal a tompított fény középvonalánál |
Ábra 1. Fényszóró beállítás: LED
Halogén fényszóró
- Lásd: Ábra 2. Irányítsa a terhelt motorkerékpár első kerekét egyenesen a falra. Mérje meg a padlótól a távolsági fényszóró izzójának közepéig terjedő távolságot (4).
- Húzzon egy vízszintes vonalat (5) a függőleges vonalon át a tompított fény középvonalánál 53,3 mm (2.1 in) értékkel a távolsági fény izzójának középvonalánál alacsonyabban.
- A fényszóró akkor van megfelelően beállítva, ha távolsági fényre kapcsolva a fénysugár legfényesebb részének felső széle a jelölés közepéhez esik.
| 1 | Merőleges vonal |
| 2 | Függőleges vonal |
| 3 | 7,6 m (25 ft) |
| 4 | Távolsági fényszóró izzójának középvonala |
| 5 | Vízszintes vonal 53,3 mm-rel (2,1 in) a távolsági izzó középvonalától lejjebb |
Ábra 2. Fényszóró beállítás: Halogén
