Speciális szerszámok
| Leírás | Cikksz | Menny. |
|---|---|---|
| OIL FILTER WRENCH (olajszűrő kulcs) | HD-42311 | 1 |
| OIL FILTER WRENCH (olajszűrő kulcs) | HD-44067 | 1 |
MEGJEGYZÉS
- Átlagon felüli igénybevétel esetén, versenykörülmények között vagy poros úton történő motorozás esetén gyakrabban cseréljen olajat.
- A Twin Cam motorral szerelt járművek a prémium olajszűrőt igénylik, ami krómozott (cikkszám: 63798-99A) vagy fekete (cikkszám: 63731-99A) kivitelben kapható.
- Járassa a motort, amíg az el nem éri a normál üzemi hőmérsékletét. Állítsa le a motort.
- Lásd: Karbantartás és kenés → Olajszint ellenőrzése és olaj hozzátöltése → Az olajtartály szintjének ellenőrzése. Vegye ki az olaj betöltőnyílás csavarját/nívópálcáját.
- Lásd: Ábra 1. Távolítsa el az olajtartály leeresztőcsavarját az O-gyűrűvel (2) együtt. Eressze le a motorolajat.
ÉRTESÍTÉS
A szűrő eltávolításához használjon Harley-Davidson olajszűrő kulcsot. Ez a szerszám megóvja a sérüléstől a forgattyústengely helyzetérzékelőjét és/vagy az érzékelő kábelét. (00192b)
| 1. | Lásd: Ábra 2. Távolítsa el az olajszűrőt az OIL FILTER WRENCH (olajszűrő kulcs) (Cikksz:HD-42311) vagy OIL FILTER WRENCH (olajszűrő kulcs) (Cikksz:HD-44067) segítségével. Tisztítson le az olajszűrő felfekvő pereméről minden régi tömítésmaradványt. | |
| 2. | Lásd: Ábra 3. Szerelje fel az új olajszűrőt. a. Kenje meg a tömítést tiszta motorolajjal. b. Szerelje fel az új olajszűrőt a szűrőtartóra. c. Húzzon az olajszűrőn kézzel még fél-háromnegyed fordulatot, miután a tömítés a szűrő felfekvő felületéhez ért. NE használja az olajszűrő kulcsot a felszereléshez! | |
| 3. | Lásd: Ábra 1. Szerelje be az olajtartály leeresztőcsavarját (2). a. Ellenőrizze, hogy az O-gyűrű nem szakadt vagy sérült-e. Szükség esetén cserélje ki. Tisztítsa meg a mágneses leeresztőcsavart. b. Szerelje vissza a leeresztőcsavart. Meghúzási nyomaték: 19–28,5 N·m (14–21 ft-lbs). MEGJEGYZÉS Mindig olyan kategóriájú olajat használjon, ami megfelel a következő olajcseréig tartó időszak várható legalacsonyabb hőmérsékletének. Lásd: Karbantartás és kenés → A motor kenése → Javasolt motorolajok. | |
| 4. | Lásd: Táblázat 1. Töltse be a kezdeti motorolaj-mennyiséget. |
Táblázat 1. Motorolaj-kapacitás
TÉTEL | FELTÖLTÉSI MENNYISÉG | |
|---|---|---|
kvart | l | |
Motorolaj | 3,0 | 2,84 l |
- Lásd: Karbantartás és kenés → Olajszint ellenőrzése és olaj hozzátöltése → Az olajtartály szintjének ellenőrzése. Teljesen szerelje be az olaj betöltőnyílás csavar/nívópálca egységet az olajtartályba.
- Lásd: Karbantartás és kenés → Olajszint ellenőrzése és olaj hozzátöltése → Motorolajszint. Ellenőrizze, hogy az olajszint a nívópálca FILL (Betöltés) jelzése fölött van-e.
- Indítsa be a motort, és ellenőrizze gondosan, hogy nincs-e olajszivárgás a leeresztőcsavar és az olajszűrő környékén.
- Járassa addig a motort, amíg a motorolaj legalább a 93 °C (200 °F) hőmérsékletet el nem éri.
- Járassa a motort alapjáraton 1–2 percen keresztül az oldaltámaszra döntve. Állítsa le a motort.
- Töltsön be annyi olajat, hogy a szint a nívópálca FULL HOT (Melegen tele) jelzéséhez kerüljön. Ne töltse túl az olajtartályt.
MEGJEGYZÉS
Csak normál üzemi hőmérsékletű olajhoz töltsön motorolajat. Ha üzemi hőmérséklet alatti olajat tölt az olajtartály FULL HOT (Melegen tele) jelzéséig, akkor a fölösleges olaj a légszűrőbe juthat.

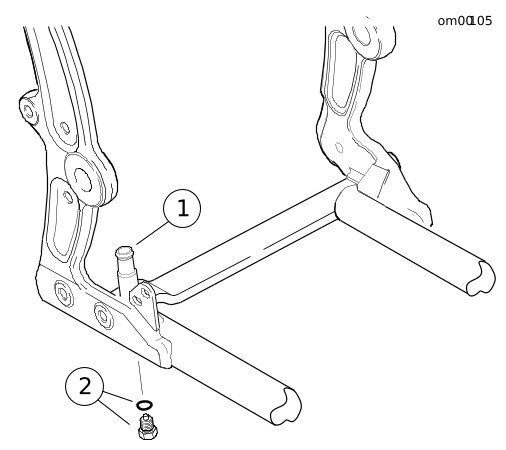

| 1 | Váz csatlakozása az olajtartály leeresztőtömlőjéhez |
| 2 | Olajtartály leeresztőcsavar és O-gyűrű |
Ábra 1. Olajtartály leeresztőcsavar: Softail modellek

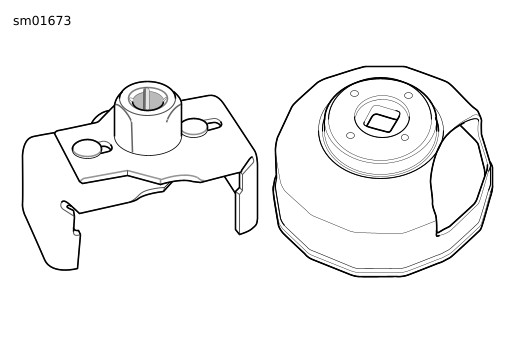

Ábra 2. Oil Filter Wrenches (Olajszűrő kulcsok)
Ábra 3. Az új olajszűrő tömítésének bekenése
