Spesialverktøy
| Beskrivelse | Delenummer | Antall: |
|---|---|---|
| OLJEFILTERNØKKEL | HD-42311 | 1 |
| OLJEFILTERNØKKEL | HD-44067A | 1 |
ADVARSELForviss deg om at det ikke kommer smøremidler eller væsker på dekkene, hjulene eller bremsene når du skifter væske. Veigrepet kan bli betydelig redusert, hvilket kan medføre tap av kontroll over motorsykkelen, noe som kan sette liv og helse på spill. (00047d)
MERK
Du må ikke bruke smøremidler av tilfeldige merker fordi noen smøremidler reagerer kjemisk når de blandes. Bruk av dårlige smøremidler kan skade motoren. (00184a)
- Skift motorolje etter første 1.600 km (1000 mi) for nye motorer. Oljen bør skiftes ved angitte intervaller ved normal service og varme eller moderate temperaturer etter første service. Se Vedlikeholdsplan → Servicedokumentasjon → Regelmessige serviceintervaller: 2016 Harley-Davidson Dyna-modeller.
- Skift motorolje oftere i kaldt vær eller ved krevende driftsforhold. Se Vedlikehold og smøring → Smøring ved lav temperatur.
- Kjør motorsykkelen til motoren har normal driftstemperatur. Slå av motoren.
- Fjern påfyllingsplugg/peilepinne for girolje.
- Se Figur 1. Fjern oljetappepluggen (2) og O-ringen. La oljen få renne helt ut.
MERK
Skift tappepluggens O-ring hvis den er skadet.
MERK
Bruk Harley-Davidsons oljefilternøkkel til å fjerne filteret. Dette verktøyet kan forhindre skade på veivhusets posisjonssensor og/eller sensorkabelen. (00192b)
| 1. | Ta ut oljefilteret ved hjelp av OLJEFILTERNØKKEL (Delenummer:HD-42311) eller OLJEFILTERNØKKEL (Delenummer:HD-44067A) og håndverktøy. Ikke bruk luftverktøy. | |
| 2. | Rengjør oljefilterets monteringsflens. | |
| 3. | Se Figur 2. Monter nytt oljefilter. a. Smør pakningen med et tynt strøk ren motorolje. b. Monter nytt oljefilter. c. Stram til oljefilteret for hånd, en halv til tre omdreininger, etter at pakningen først har vært i kontakt med filtermonteringsoverflaten. IKKE bruk oljefilternøkkelen til montering. | |
| 4. | Monter tappepluggen for motorolje og O-ringen. Stram til et moment på 19–28,5 N·m (14–21 ft-lbs). MERK Bruk alltid olje av riktig kvalitet for den laveste temperaturen som kan forventes før neste planlagte oljeskift. Se Vedlikehold og smøring → Motorsmøring → Anbefalte motoroljer for anbefalt olje. | |
| 5. | Ha i første mengde motorolje. Se Spesifikasjoner → Spesifikasjoner → Kapasiteter. |
Tabell 1. Første oljepåfylling
ELEMENT | MENGDE |
|---|---|
Motorolje, første påfylling | 2,8 L (3.0 qt) |
- Sjekk oljenivået. Se Vedlikehold og smøring → Sjekk motoroljenivået.
- Foreta sjekking av motoroljenivået når oljen er kald.
- Start motoren og sjekk grundig om det lekker olje rundt tappepluggen og oljefilteret.
- Utfør oljenivåsjekking med varm olje.

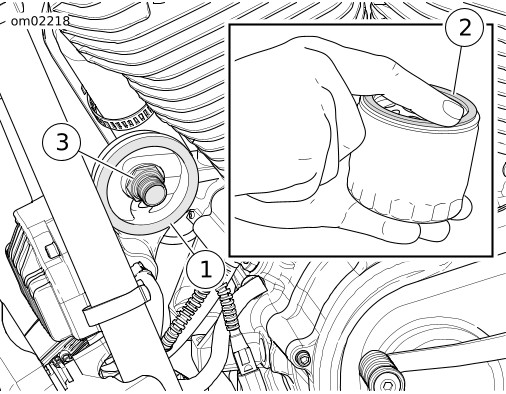

Figur 1. Tappeplugg for motorolje (på venstre side under girkassen)
| 1 | Monteringsplate |
| 2 | BARE tynn oljefilm |
| 3 | Oljefilter |
Figur 2. Påføre et tynt lag med olje
