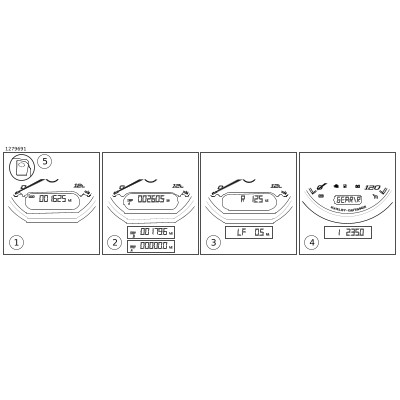

มาตรวัดระยะแสดงระยะไมล์สะสมทั้งหมดสำหรับมอเตอร์ไซค์ กดสวิตช์ทริกเกอร์เพื่อหมุนรอบผ่านการทำงานของมาตรวัดระยะต่าง ๆ สามารถแสดงเวลา (รุ่นที่ไม่มีแฟริ่ง) และมาตรวัดระยะทางในขณะที่ดับเครื่องมอเตอร์ไซค์โดยการกดสวิตช์ทริกเกอร์

การเปลี่ยนหน่วย (รุ่นที่ไม่มีแฟริ่ง): ขณะที่มาตรวัดระยะทางแสดงผล ให้กดสวิตช์ทริกเกอร์ค้างไว้จนกว่าหน่วยจะเปลี่ยนเป็น ไมล์ หรือ กม. การทำงานของมาตรวัดระยะทั้งหมดจะแสดงหน่วนที่เลือก

การเปลี่ยนหน่วย (รุ่นที่ไม่มีแฟริ่ง): เปลี่ยนการตั้งค่าในวิทยุเป็นหน่วยตามประเทศอังกฤษ หรือ ระบบเมตริก การทำงานของวิทยุและมาตรวัดระยะทั้งหมดจะแสดงหน่วยที่เลือก ดูคู่มือสำหรับเจ้าของ BOOM! BOX

มาตรวัดระยะการเดินทางทั้งสอง (A และ B) แสดงระยะไมล์สะสมทั้งหมดตั้งแต่ได้รับการตั้งค่าใหม่ล่าสุด เพื่อตรวจสอบ ให้กดและปล่อยสวิตช์ทริกเกอร์จนกว่ามาตรวัดระยะการเดินทางที่ต้องการ (A หรือ B) จะแสดง

ตั้งค่าใหม่: ให้กดและค้างสวิตช์ทริกเกอร์จนกว่ามาตรวัดระยะการเดินทางที่เลือกได้ตั้งค่าใหม่ไปที่ศูนย์พร้อมด้วยมาตรวัดระยะการเดินทางที่ต้องการ

ช่วงระดับน้ำมันเชื้อเพลิงแสดงระยะไมล์โดยประมาณ การแสดงผลช่วงระดับจะได้รับการอัปเดตเฉพาะเมื่อยานพาหนะกำลังเคลื่อนที่

แสดงช่วงระดับน้ำมันเชื้อเพลิง: ให้กดสวิตช์ทริกเกอร์จนกว่าช่วงระดับน้ำมันเชื้อเพลิงจะปรากฏ พร้อมด้วยสวิตช์กุญแจในตำแหน่ง ACCESSORY หรือ IGNITION บ่งชี้ช่วงระดับน้ำมันเชื้อเพลิงโดยตัวอักษร “R” ทางด้านซ้ายของหน้าจอ ระยะที่เหลืออยู่ที่คำนวณได้ (ไมล์หรือกิโลเมตร) จะแสดงขึ้นโดยขึ้นอยู่กับปริมาณของน้ำมันเชื้อเพลิงในถัง

ระดับน้ำมันเชื้อเพลิงต่ำ: ดู ส่วน ข้อมูลจำเพาะ ช่วงระดับน้ำมันเชื้อเพลิงแสดงอัตโนมัติในหน้าจอมาตรวัดระยะเมื่อไฟน้ำมันเชื้อเพลิงที่ต่ำส่องสว่าง หากช่วงระดับน้ำมันเชื้อเพลิงลดเหลือ 10 ไมล์ หรือ 10 กิโลเมตร หน้าจอมาตรวัดระยะจะแสดง "LF" เพื่อระบุว่าน้ำมันเชื้อเพลิงใกล้หมด โดยระยะทางที่แสดงใกล้กับ "LF" แสดงถึงระยะทางที่ใช้งานมอเตอร์ไซค์หลังจากแสดงไฟบอกน้ำมันเชื้อเพลิงเหลือน้อย เติมน้ำมันเชื้อเพลิงให้เร็วที่สุด

ปิดหน้าจอน้ำมันเชื้อเพลิงที่ต่ำอัตโนมัติ: กดสวิตช์ทริกเกอร์ค้างไว้จนกว่าช่วงระดับน้ำมันจะกะพริบสองครั้งพร้อมด้วยช่วงระดับน้ำมันเชื้เพลิงที่แสดง เพื่อเปิดคุณสมบัตินี้อีกครั้ง ให้กดสวิตช์ทริกเกอร์ค้างไว้จนกว่าช่วงระดับน้ำมันเชื้อเพลิงจะกะพริบหนึ่งครั้ง

ตั้งค่าใหม่: การตั้งค่าไฟเตือนน้ำมันเชื้อเพลิงที่ต่ำและช่วงระดับน้ำมันเชื้อเพลิงใหม่อีกครั้งจำเป็นต้องมีน้ำมันเชื้อเพลิงที่เพียงพอในถังและมีการเปลี่ยนแปลงรอบการจุดระเบิด (IGNITION-OFF-IGNITION)

เติมน้ำมันเชื้อเพลิงอย่างน้อย 7.6 L (2 USgal) ช่วยให้ช่วงระดับน้ำมันอัปเดท ช่วงระดับน้ำมันจะอัปเดทอย่างช้า ๆ เกือบ 48 km (30 mi) ถัดมาหลังจากเติมน้ำมันเชื้อเพลิงใหม่

การเชื่อมต่อและการเริ่มต้นใหม่ของแบตเตอรี่: หากแบตเตอรี่ถูกถอดและเชื่อมต่อ เครื่องวัดจะต้องใช้น้ำมันเชื้อเพลิงประมาณครึ่งถังเพื่อเริ่มต้นการทำงานของช่วงระดับน้ำมันเชื้อเพลิง

กดแลปล่อยสวิตช์ทริกเกอร์จนกว่าเครื่องวัดความเร็วแบบดิจิตอลจะแสดง หน้าจอมาตรวัดระยะแสดงข้อความ “GEAR/RPM” สักครู่ จากนั้นแสดงเกียร์ปัจจุบันและความเร็วเครื่องยนต์ (รอบต่อนาที)

ดู รูปภาพ 2 ระบบจะแสดงผลเวลาบนหน้าจอแสดงผลของมาตรวัดระยะทาง ดำเนินการขั้นตอนต่อไปนี้เพื่อตั้งค่าเวลา

ดู รูปภาพ 3 หากมอเตอร์ไซค์มีล้มลง คำว่า "tiP" จะปรากฏขึ้นในหน้าจอมาตรวัดระยะ เครื่องยนต์จะไม่สตาร์ทจนกว่าเงื่อนไขการล้มลงจะถูกตั้งค่าใหม่ ดู ส่วน การทำงานของ → การสตาร์ทเครื่องหลังจาก Tipover เพื่อตั้งค่าใหม่

ถ้ามอเตอร์ไซค์มีระบบรักษาความปลอดภัยและขับขี่ออกมาโดยทิ้งกุญแจไว้ จะแสดง 'NO FOB' ชั่วคราวในหน้าจอมาตรวัดระยะ

หากไม่มีกุญแจรีโมท จะสามารถสตาร์ทมอเตอร์ไซค์ได้โดยใช้ PIN เพื่อปิดระบบกันขโมยของระบบรักษาความปลอดภัยเท่านั้น ดู ส่วน ระบบรักษาความปลอดภัย → การติดตั้งและการถอดออก

ดู รูปภาพ 3 บางยานพาหนะมีคุณสมบัติการเชื่อมต่อกับขาตั้ง ข้อความ "SidEStAnd" จะเลื่อนไปบนมาตรวัดระยะถ้าขาตั้งลดลงในขณะที่มอเตอร์ไซค์อยู่ในเกียร์หรือขณะขับขี่ ดู ส่วน ก่อนขับ → การทำงานของขาตั้ง

การล้างข้อความ (ก่อนสตาร์ทมอเตอร์ไซค์): เปลี่ยนเป็นเกียร์ว่างหรือยกขาตั้งขึ้น

การล้างข้อความ (ขณะกำลังขับขี่): นำมอเตอร์ไซค์ไปยังจุดหยุดอย่างปลอดภัย ยกขาตั้งขึ้น

การล้างข้อความ (ชั่วคราว): กดสวิตช์ทริกเกอร์ ข้อความหายไปชั่วครู่ก่อนจะปรากฏอีกครั้ง

ดู รูปภาพ 3 ถ้าหากมีติดตั้ง TPMS จะตรวจสอบและแสดงแรงดันลมยางทั้งด้านหน้าและล้อหลังในหน้าต่างมาตรวัดระยะทาง

เซ็นเซอร์ติดอยู่ภายในยางแต่ละตัวที่ก้านวาล์ว เซ็นเซอร์จะส่งสัญญาณไปยังมอเตอร์ไซค์ในช่วงเวลาต่างๆ ทั้งนี้ขึ้นอยู่กับว่ายานพาหนะกำลังเคลื่อนที่หรือจอดอยู่

แสดงความดันยาง: กดสวิตช์ทริกเกอร์เพื่อแสดงความดันยางด้านหน้า (FR) กดสวิตช์ทริกเกอร์อีกครั้งเพื่อแสดงความดันยางด้านหลัง (RR)

ความดันยางที่ต่ำ: เมื่อตรวจพบความดันยางที่ต่ำ หน้าต่างมาตรวัดระยะทางจะแสดงยางที่ได้รับผลกระทบและข้อมูลความดัน หยุดยานพาหนะอย่างปลอดภัยและใช้เครื่องวัดความดันลมยางเพื่อตรวจสอบความดันของยางที่ได้รับผลกระทบแต่ละส่วน เติมลมยางตามข้อกำหนดเฉพาะใน ส่วน ก่อนขับ → การตรวจสอบความดันลมยางรถและการตรวจสอบยางรถ หรือตามที่ระบุในฉลากบนท่อล่างของโครง

ไม่มีข้อมูลความดันยาง: หากระบบไม่มีข้อมูลสำหรับความดันยางปัจจุบัน หน้าต่างมาตรวัดระยะทางจะแสดงขีดกลางสำหรับยางที่ได้รับผลกระทบ (เช่น FR --) ซึ่งอาจเกิดจากสัญญาณล่าสุดจากเซ็นเซอร์ TPMS ขาดหายหรือความผิดปกติอื่น ๆ ตรวจสอบไฟแสดงการทำงานที่ผิดปกติของความดันยางที่ต่ำ/TPMS ดู ส่วน การทำงานของ → เครื่องมือ
