Velocímetro
¡ADVERTENCIAViaje a velocidades y condiciones apropiadas en la carretera y nunca viaje a una velocidad mayor del límite de velocidad indicado. El exceso de velocidad puede causar la pérdida del control del vehículo y puede causar la muerte o lesiones graves. (00008a)
Con fuselaje: vea Figura 1 .
Sin fuselaje: Vea Figura 2. El velocímetro registra la velocidad hacia adelante en kilómetros por hora (internacionales) o millas por hora (EE. UU.).
La luz de fondo del instrumento se activa después de un corto retraso. Los cambios en la luz ambiente, como cuando pasa por un túnel, pueden cambiar brevemente la luz de fondo.
Tacómetro
AVISO
Vea la sección RECOMENDACIONES DE OPERACIÓN. No opere el motor por encima de las RPM máximas de seguridad como se muestra en OPERACIÓN (zona roja del tacómetro). Baje las RPM colocando una marcha más alta o reduciendo la cantidad de aceleración. De no reducir las RPM, se podría dañar el equipo. (00159a)
Con fuselaje: vea Figura 1 . El tacómetro mide la velocidad del motor en revoluciones por minuto (RPM x 100).
Sin fuselaje: vea Figura 2 . En la ventana de visualización del odómetro se muestra un tacómetro digital.
Indicador de combustible
El indicador de combustible indica la cantidad aproximada de combustible en el tanque de combustible.
Sin fuselaje: el indicador de combustible está en el lado izquierdo del tanque de combustible. Vea Figura 3 .
Con fuselaje: vea Figura 1 . El indicador de combustible está en el tablero de instrumentos.
Voltímetro
Con fuselaje: vea Figura 1 . El voltímetro indica el voltaje del sistema medido eléctricamente. Con el motor funcionando a más de 1500 RPM, el voltímetro debe registrar 13,0 a 14,5 V con la batería completamente cargada.
Información del vehículo: Con fuselaje
Se puede mostrar más información en el sistema de infotainment (información y entretenimiento). Vea Funcionamiento → Sistema Infotainment Boom! Box .
| 1 | Indicador de combustible |
| 2 | Nivel bajo de combustible |
| 3 | Velocímetro |
| 4 | Control de tracción (modelos con) |
| 5 | Indicación de error/seguridad |
| 6 | No se usa. |
| 7 | Tacómetro |
| 8 | Temperatura del refrigerante del motor (modelos con) |
| 9 | Sensor de luz (no es un indicador) |
| 10 | Descarga de la batería |
| 11 | Voltímetro |
| 12 | Indicador de la señal de giro a la derecha |
| 13 | No se usa. |
| 14 | Ícono del ABS (también se muestra el ícono del ABS km/h) |
| 15 | Indicador de la luz auxiliar/para niebla (modelos con) |
| 16 | No se usa. |
| 17 | Luz alta del faro delantero |
| 18 | Baja presión de los neumáticos/luz de fallo del TPMS (modelos con) |
| 19 | Control de crucero |
| 20 | Advertencia del motor |
| 21 | Neutro |
| 22 | Indicador de marcha |
| 23 | Ventana del odómetro. |
| 24 | Presión de aceite |
| 25 | Control de agarre del vehículo (VHC) (modelos con) |
| 26 | Modo lluvia (modelos con) |
| 27 | Indicador de la señal de giro a la izquierda |

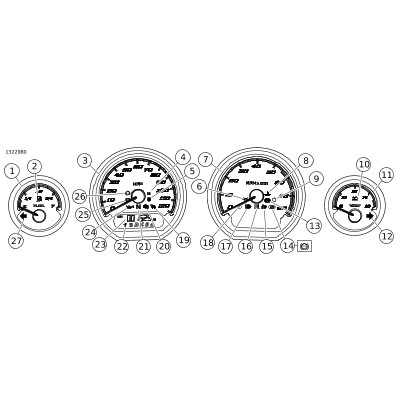

Figura 1. Luces indicadoras: Con fuselaje
| 1 | Velocímetro |
| 2 | Control de agarre del vehículo (VHC) (modelos con) |
| 3 | Control de tracción (modelos con) |
| 4 | Advertencia del motor |
| 5 | Ícono del ABS (también se muestra el ícono del ABS km/h) |
| 6 | Nivel bajo de combustible |
| 7 | Modo lluvia (modelos con) |
| 8 | Indicador de la señal de giro |
| 9 | Luz alta del faro delantero |
| 10 | Neutro |
| 11 | Presión de aceite |
| 12 | Ventana del odómetro. |
| 13 | No se usa. |
| 14 | Baja presión de los neumáticos/luz de fallo del TPMS (modelos con) |
| 15 | Control de crucero |
| 16 | Descarga de la batería |
| 17 | No se usa. |
| 18 | Indicación de error/seguridad |
Figura 2. Luces indicadoras: Sin fuselaje
| 1 | Indicador de combustible |
| 2 | Tapa de llenado de combustible |
Figura 3. Tanque de combustible: Sin fuselaje
