Vea Figura 1 , Figura 2 y Figura 3. Algunos modelos tienen dos puertos de alimentación. Un puerto está en el fuselaje. El otro puerto está en el Tour-Pak.
Estos puertos se pueden usar para alimentar o cargar accesorios de 12 V CC con un conector de alimentación automotriz estándar. Siga las instrucciones del fabricante cuando instale y opere los accesorios. Empuje firmemente el conector de accesorios dentro del puerto de alimentación.
¡ADVERTENCIAAsegúrese de que la dirección sea suave y sin interferencias. Cualquier interferencia con la dirección puede ocasionar la pérdida de control del vehículo y ser la causa de muerte o lesiones graves. (00371a)
NOTA
- Antes de conducir, gire los manillares completamente hacia la derecha y verifique que no haya contacto entre los accesorios instalados o el cableado y el tanque de combustible.
- No use el puerto de alimentación como encendedor de cigarrillos. Se podría dañar el enchufe. Consulte los accesorios disponibles en un concesionario autorizado Harley-Davidson.
El puerto tiene alimentación cuando el interruptor de encendido está en la posición IGNITION (encendido) o ACCESSORY (accesorios). Cargar los accesorios durante un tiempo prolongado, cuando el motor no está funcionando, descarga la batería.
El consumo máximo de corriente para todos los accesorios conectados es de 20 A. Esta corriente incluye la corriente total para los puertos de alimentación y todos los demás accesorios instalados. Si se detecta una corriente excesiva, el fusible P&A fallará y los accesorios dejarán de funcionar hasta que se haya corregido la situación de sobreintensidad de corriente (por ejemplo, cuando se ha eliminado un accesorio defectuoso o de alto consumo de energía) y se ha sustituido el fusible.
Los artículos que se cargan en el puerto de alimentación pueden ser la causa de interferencia con la recepción de la radio.

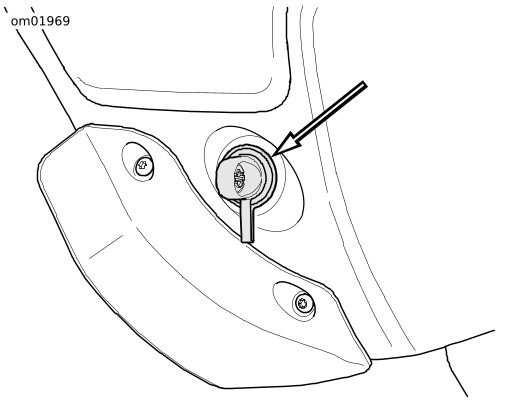

Figura 1. Puerto de alimentación del fuselaje: Fuselaje montado en la estructura

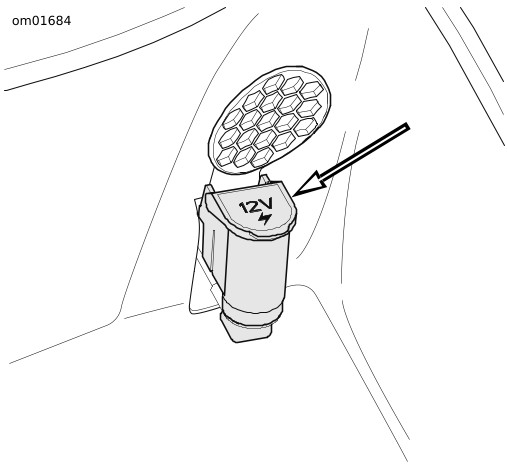

Figura 2. Puerto de alimentación del fuselaje: Fuselaje montado en la horquilla
Figura 3. Puerto de alimentación del Tour-Pak
