Si están equipadas, las placas apoyapiés y los apoyapiés del pasajero se pueden ajustar hacia arriba o hacia abajo en una de tres posiciones. Los apoyapiés del pasajero solo pueden colocarse en ángulo para confort del pasajero.
Ajuste de la altura
NOTA
- Quite los tapones plásticos de los agujeros en el soporte de la placa apoya pies de la estructura (3), según sea necesario.
- Si la pieza de soporte (4) no se desliza hacia arriba ni hacia abajo, aflójela pero no quite el perno con reborde de abajo (5).
| 1. | Quite el tornillo (1) y la arandela de seguridad (2) de la parte superior de la pieza de soporte. | |
| 2. | Deslice la pieza de soporte a la posición deseada. | |
| 3. | Instale el tornillo y la arandela de seguridad. Ajuste a Par: 49–56 N·m (36–41 ft-lbs) Tornillo del apoyapiés/placa apoyapiés del pasajero | |
| 4. | Si se afloja, ajuste el perno con reborde inferior. Ajuste a Par: 5,4–8,1 N·m (48–72 in-lbs) Perno con reborde inferior de la placa apoyapiés del pasajero. |
Ajuste del ángulo del apoyapiés
| 1. | Vea Figura 2 . Extraiga el tornillo del extremo (6). | |
| 2. | Gire hasta la posición deseada. | |
| 3. | Aplique LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (azul) (fijatornillos y sellador de mediana fuerza Loctite 243) a las roscas del tornillo. | |
| 4. | Instale el tornillo y apriete. Par: 20,3–27,1 N·m (15–20 ft-lbs) Tornillo del extremo de la placa apoyapiés del pasajero |
| 1 | Tornillo |
| 2 | Arandela de seguridad |
| 3 | Agujeros de montaje de la estructura |
| 4 | Pieza de soporte |
| 5 | Perno con reborde |

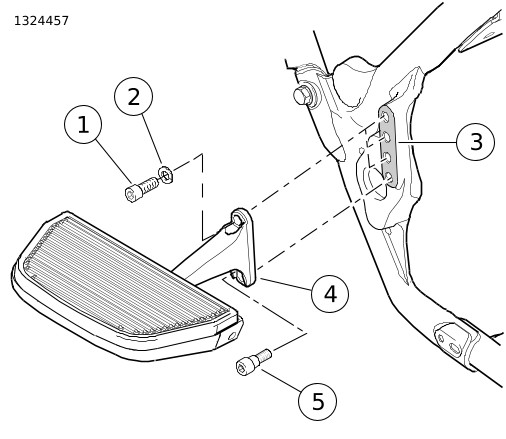

Figura 1. Placa apoyapiés del pasajero
| 1 | Tornillo |
| 2 | Arandela de seguridad |
| 3 | Agujeros de montaje de la estructura |
| 4 | Pieza de soporte |
| 5 | Perno con reborde |
| 6 | Tornillo del extremo |

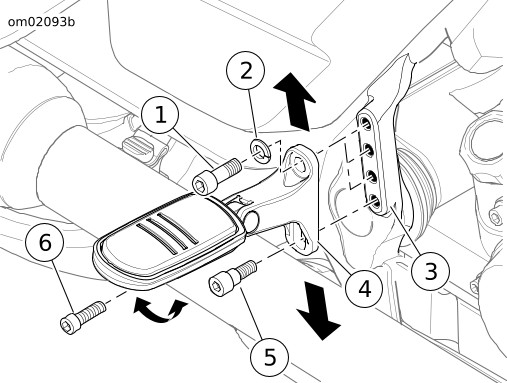

Figura 2. Apoyapiés del pasajero (típico)
