Nopeusmittari
VAROITUS
Aja tien kuntoon ja olosuhteisiin nähden sopivalla nopeudella nopeusrajoitusten mukaisesti. Liiallinen nopeus voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00008a)
Tuulisuojan kanssa: katso Kuva 1 .
Ilman tuulisuojaa: Katso Kuva 2. Nopeusmittari näyttää moottoripyörän nopeuden kilometreinä tunnissa (kansainväliset mallit) tai maileina tunnissa (USA-mallit).
Mittariston taustavalo aktivoituu pienen viiveen jälkeen. Taustavalo voi muuttua hetkellisesti, kun ympäristön valaistus muuttuu (esim. ajettaessa tunnelin läpi).
Käyntinopeusmittari
HUOMAUTUS
Katso osa KÄYTTÖSUOSITUKSIA. Älä ylitä osassa KÄYTTÖ ilmoitettua moottorin suurinta sallittua kierrosnopeutta (käyntinopeusmittarin punainen alue). Alenna käyntinopeutta vaihtamalla suurempi vaihde tai vähentämällä kaasua. Liian suuren kierrosnopeuden käyttö aiheuttaa laitevaurioita. (00159a)
Tuulisuojan kanssa: katso Kuva 1 . Käyntinopeusmittari näyttää moottorin nopeuden kierroksina minuutissa (r/min x 100).
Ilman tuulisuojaa: katso Kuva 2 . Matkamittarin ikkunassa näkyy digitaalinen käyntinopeusmittari.
Polttoainemittari
Polttoainemittari ilmaisee säiliössä olevan polttoaineen arvioidun määrän.
Ilman tuulisuojaa: polttoainemittari on polttoainesäiliön vasemmalla puolella. Katso Kuva 3 .
Tuulisuojan kanssa: katso Kuva 1 . Polttoainemittari sijaitsee mittaristossa.
Jännitemittari
Tuulisuojan kanssa: katso Kuva 1 . Jännitemittari näyttää mitatun sähköjärjestelmän jännitteen. Kun moottorin käyntinopeus on yli 1 500 r/min, jännitemittarin lukeman tulisi olla 13,0–14,5 V, kun akku on täydessä varauksessa.
Moottoripyörän tiedot: Varustettu tuulisuojalla
Muita moottoripyörän tietoja voi tuoda näkyviin tietoviihdejärjestelmään. Katso Käyttäminen → Boom! Box -tietoviihdejärjestelmä .
1Polttoainemittari
2Polttoaineen varoitusvalo
3Nopeusmittari
4Luistonesto (mallit, joissa)
5Turvallisuus-/vikailmaisin
6Ei käytössä
7Käyntinopeusmittari
8Moottorin jäähdytysnesteen lämpötila (mallit, joissa asennettuna)
9Valoanturi (ei merkkivalo)
10Akun purkautuminen
11Jännitemittari
12Oikean suuntavilkun merkkivalo
13Ei käytössä
14ABS-kuvake (kuvassa myös km/h-mittariston ABS-kuvake)
15Lisävalon/sumuvalon merkkivalo (mallit, joissa)
16Ei käytössä
17Ajovalojen kaukovalot
18Matala rengaspaine/TPMS-merkkivalo (mallit joissa varusteena)
19Vakionopeussäädin
20Moottorin varoitusvalo
21Vaihde vapaalla
22Vaihteen ilmaisin
23Matkamittarin ikkuna
24Öljynpaine
25Ajoneuvon pidon valvonta (VHC) (mallit, joissa)
26Sadetila (mallit, joissa)
27Vasemman suuntavilkun merkkivalo
Kuva 1. Merkkivalot: Varustettu tuulisuojalla

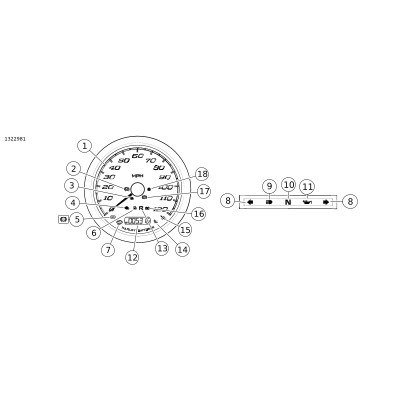

1Nopeusmittari
2Ajoneuvon pidon valvonta (VHC) (mallit, joissa)
3Luistonesto (mallit, joissa)
4Moottorin varoitusvalo
5ABS-kuvake (kuvassa myös km/h-mittariston ABS-kuvake)
6Polttoaineen varoitusvalo
7Sadetila (mallit, joissa)
8Suuntavilkkujen merkkivalot
9Ajovalojen kaukovalot
10Vaihde vapaalla
11Öljynpaine
12Matkamittarin ikkuna
13Ei käytössä
14Matala rengaspaine/TPMS-merkkivalo (mallit joissa varusteena)
15Vakionopeussäädin
16Akun purkautuminen
17Ei käytössä
18Turvallisuus-/vikailmaisin
Kuva 2. Merkkivalot: Ilman katetta
1Polttoainemittari
2Polttoainesäiliön korkki
Kuva 3. Polttoainesäiliö: Ilman katetta
