Mikäli varusteisiin kuuluvat matkustajan astinlaudat ja jalkatuet, niitä voidaan säätää ylös tai alas kolmeen eri asentoon. Matkustajan jalkatukia voidaan kallistaa parantamaan matkustusmukavuutta.
Korkeuden säätäminen
HUOMAUTUS
- Poista muovitulpat rungon astinlautojen kiinnitysreiästä (3) tarpeen mukaan.
- Jos kiinnike (4) ei liiku ylös tai alas, löysää alempaa olkapulttia (5), mutta älä irrota sitä.
| 1. | Irrota ruuvi (1) ja aluslevy (2) kiinnikkeen yläosasta. | |
| 2. | Siirrä kiinnike haluttuun asentoon. | |
| 3. | Asenna ruuvi ja aluslevy. Kiristä momenttiin Vääntömomentti: 49–56 N·m (36–41 ft-lbs) Matkustajan astinlaudan/jalkatuen ruuvi | |
| 4. | Jos alempi olkapultti on löysätty, kiristä se. Kiristä momenttiin Vääntömomentti: 5,4–8,1 N·m (48–72 in-lbs) Matkustajan astinlaudan alempi olkapultti. |
Jalkatuen kulman säätö
| 1. | Katso Kuva 2 . Irrota päätyruuvi (6). | |
| 2. | Käännä jalkatuki haluttuun asentoon. | |
| 3. | Lisää ruuvin kierteisiin LOCTITE 243 KESKILUJAA KIERRELUJITETTA JA TIIVISTETTÄ (sininen). | |
| 4. | Asenna ruuvi ja kiristä. Vääntömomentti: 20,3–27,1 N·m (15–20 ft-lbs) Matkustajan astinlaudan päätyruuvi |
| 1 | Ruuvi |
| 2 | Aluslevy |
| 3 | Rungon kiinnitysreiät |
| 4 | Kannatin |
| 5 | Olkapultti |

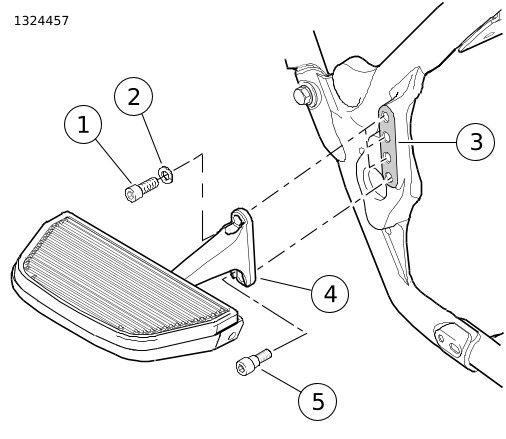

Kuva 1. Matkustajan astinlauta
| 1 | Ruuvi |
| 2 | Aluslevy |
| 3 | Rungon kiinnitysreiät |
| 4 | Kannatin |
| 5 | Olkapultti |
| 6 | Päätyruuvi |
Kuva 2. Matkustajan jalkatuki (tyypillinen)
