Variklio patikros lemputė
Variklio patikros lemputė įprastai užsidega pirmą kartą įjungus degimą. Per šį laiką variklio valdymo sistema atlieka autodiagnostikos veiksmus.
Jei variklio lemputė užvedus variklį neužgęsta, arba jei užsidega bet kuriuo kitu metu, kreipkitės į „Harley-Davidson“ pardavėją.
Mažo degalų lygio lemputė
Nuolat šviečia. Žr. Pav 1 ir Pav 2. Įspėjimo apie mažą degalų lygį lemputė įsižiebia, kai benzino kiekis bake sumažėja iki žemo degalų lygio (apytiksliai). Apie žemą degalų lygį žr. Specifikacijos → Specifikacijos → Talpa. Informaciją apie atstumą, kurį galima nuvažiuoti su likusiu degalų kiekiu, žr. Valdikliai ir indikatoriai → Odometro funkcijos.
Mirksėjimas. Jei pripildžius degalų baką įspėjimo apie mažą degalų lygį lemputė nuolat mirksi arba toliau dega, kreipkitės į „Harley-Davidson“ pardavėją.
Akumuliatoriaus iškrovos lemputė
Žr. Pav 1 ir Pav 2. Akumuliatoriaus iškrovos lemputė rodo, kad akumuliatorius per daug arba per mažai įkrautas. Žr. Priežiūra ir tepimas → Akumuliatoriaus priežiūra.
Saugos lemputė
Žr. Pav 1 ir Pav 2. Saugos lemputė rodo apsaugos sistemos būseną ir motociklo elektros sistemos autodiagnostiką. Apie apsaugos sistemos veikimą žr. APSAUGOS SISTEMA → Apsaugos sistema.
Mirksėjimas. Apsaugos sistema įjungta.
Nuolat šviečia (apsaugos sistema įjungta). Suaktyvintas pavojaus signalas.
Nuolat šviečia (apsaugos sistema išjungta). Jei lemputė lieka įjungta, susisiekite su „Harley-Davidson“ pardavėju.
Posūkio signalo indikatorių lemputės
Mirksėjimas. Suaktyvintas posūkio signalas. Kai veikia avariniai keturių krypčių signalai, abu posūkio signalų indikatoriai blyksi tuo pačiu metu.
Greitas mirksėjimas. Neveikia posūkio signalo lemputė. Imkitės atsargumo priemonių ir rodykite ženklus rankomis. Vos pasitaikius progai pakeiskite neveikiančius komponentus.
Priekinio žibinto tolimųjų šviesų lemputė
Greičio kontrolės lemputė
Nešviečia: greičio kontrolė neįjungta.
Oranžinė: greičio kontrolė įjungta. Nuolatinis greitis nenustatytas arba buvo išjungtas.
Žalia: nuolatinis greitis nustatytas. Motociklo greitį palaiko greičio kontrolės sistema.
Pagalbinio / rūko žibinto indikatoriaus lemputė
Pagalbinių / rūko žibintų indikatorius šviečia, kai pagalbiniai / rūko žibintai įjungti (modeliuose, kuriuose yra).
Pavaros indikatorius
Žr. Pav 1. Modeliuose, kuriuose įrengta, dabartinė pasirinkta pavara (1–6) rodoma odometro lange. Pavaros indikatorius apskaičiuojamas pagal transporto priemonės greitį ir variklio greitį. Kai įjungta neutrali pavara, paspausta sankabos svirtis arba transporto priemonė nejuda, pavaros indikatorius yra tuščias.
Atsižvelgiant į vairuotojo sankabos naudojimo ypatumus ir sankabos nusidėvėjimą, pavaros indikatorius gali trumpą laiką rodyti netikslią informaciją. Tai gali atsitikti, jei sankaba praslysta dėl per didelio susidėvėjimo, yra netinkamai sureguliuota arba jei vairuotojas spaudžia sankabą.
ABS lemputė
ĮSPĖJIMASJei ABS lemputė toliau mirksi važiuojant greičiau nei 5 km/h (3 mph) arba švyti nuolat, ABS sistema neveikia. Įprasta stabdžių sistema veikia, tačiau ratai gali užsiblokuoti. Susisiekite su „Harley-Davidson“ pardavėju, norėdami, kad būtų sutaisyta ABS sistema. Užblokuotas ratas ims slysti, todėl galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00361b)
Mirksėjimas. Žr. Pav 1 ir Pav 2. Transporto priemonių su ABS lemputė pradeda mirksėti, kai transporto priemonė užvedama. Mirksinti lemputė nurodo, kad sistema veikia autodiagnostikos režimu. Ji mirksi toliau, kol motociklas pasiekia5 km/val. (3 myl./val.) greitį. ABS neveikia, kol lemputė neišsijungia.
Nuolat šviečia. Nuolat deganti lemputė rodo ABS sistemos gedimą. ABS neveikia, o stabdžiai veikia, lyg nebūtų ABS sistemos. Dėl techninės priežiūros kreipkitės į „Harley-Davidson“ pardavėją.
Variklio aušinamojo skysčio temperatūros lemputė
ĮSPĖJIMASKai aušinimo sistema įkaitusi, jokiu būdu nebandykite atlaisvinti ar nuimti slėginio dangtelio. Aušinimo sistema yra veikiama slėgio, per slėgio dangtelį gali išsiveržti karštas aušinamasis skystis ir garai, jie gali stipriai nudeginti. Prieš imdamiesi bet kokių aušinimo sistemos techninės priežiūros darbų, palaukite, kol motociklas atvės. (00091c)
PRANEŠIMAS
Jei variklio aušinamojo skysčio temperatūros indikatoriaus lemputė toliau dega, visada patikrinkite aušinamojo skysčio lygį. Jei aušinamojo skysčio lygis normalus, bet lemputė vis tiek dega, nedelsdami sustabdykite variklį ir daugiau nevažiuokite, kol bus nustatyta problema ir atlikti reikalingi remonto darbai. To nepadarius gali sugesti variklis. (00158a)
Žr. Pav 1. „Twin-Cooled“ transporto priemonėse variklio aušinamojo skysčio temperatūros lemputė įsijungia, kai aušinamojo skysčio temperatūra viršija ribą.
Patikrinkite ir, jei reikia, įpilkite aušinamojo skysčio. Žr. Priežiūra ir tepimas → Aušinimo sistema. Apie kitas galima aušinimo sistemos problemas skaitykite Problemų sprendimas → Aušinimo sistema: Modeliai su dviguba aušinimo sistema.
Jei aušinamojo skysčio yra pakankamai, o lemputė vis vien šviečia, nedelsdami išjunkite variklį. Dėl techninės priežiūros kreipkitės į „Harley-Davidson“ pardavėją.
Alyvos slėgio lemputė
PRANEŠIMAS
Jei alyvos slėgio indikatoriaus lemputė lieka uždegta, visada pirmiausia patikrinkite alyvos tiekimą. Jei alyvos tiekimas normalus, bet lemputė vis tiek dega, nedelsdami sustabdykite variklį ir daugiau nevažiuokite, kol bus nustatyta problema ir atlikti reikalingi remonto darbai. To nepadarius gali sugesti variklis. (00157a)
Žr. Pav 1 ir Pav 2. Alyvos slėgio lemputė įsijungia, kai įjungiamas degimas. Lemputė dega, kol užvedamas variklis.
Jei lemputė dega veikiant varikliui, per variklį necirkuliuoja pakankamas alyvos kiekis.
Patikrinkite ir, jei reikia, įpilkite variklio alyvos. Žr. Priežiūra ir tepimas → Variklio alyvos lygio tikrinimas. Kitų galimų priežasčių ieškokite Problemų sprendimas → Variklis.
Jei variklio alyvos yra pakankamai, o lemputė vis vien šviečia, nedelsdami išjunkite variklį. Dėl techninės priežiūros kreipkitės į „Harley-Davidson“ pardavėją.
| 1 | Mažai degalų |
| 2 | Posūkio signalų indikatorius |
| 3 | Alyvos slėgis |
| 4 | Pavaros indikatorius |
| 5 | Neutrali pavara |
| 6 | Variklio patikra |
| 7 | Greičio kontrolė |
| 8 | Sauga |
| 9 | Priekinio žibinto tolimosios šviesos |
| 10 | Pagalbinio / rūko žibinto indikatorius |
| 11 | ABS (taip pat rodoma km/val. ABS piktograma) |
| 12 | Variklio aušinamojo skysčio temperatūra |
| 13 | Akumuliatoriaus išsikrovimas |
| 14 | Šviesos jutiklis (ne indikatorius) |
| 15 | Nenaudojama |

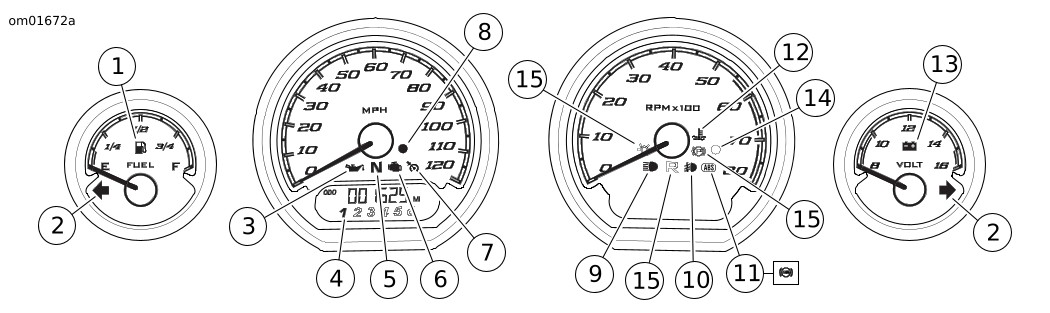

Pav 1. Indikatorių lemputės. Modeliai, išskyrus FLHR, FLHRC, FLHRXS
| 1 | Variklio patikra |
| 2 | ABS (taip pat rodoma km/val. ABS piktogramos lemputė) |
| 3 | Mažai degalų |
| 4 | Sauga |
| 5 | Greičio kontrolė |
| 6 | Akumuliatoriaus išsikrovimas |
| 7 | Posūkio signalų indikatorius |
| 8 | Tolimosios šviesos |
| 9 | Neutrali pavara |
| 10 | Alyvos slėgis |

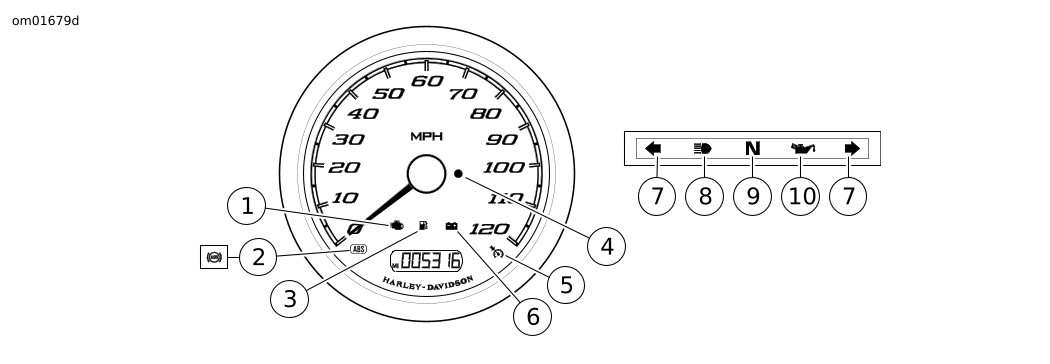

Pav 2. Indikatorių lemputės. FLHR, FLHRC, FLHRXS
