VAROVÁNÍNepřekračujte nosnost kufru Tour-Pak. Přílišné zatížení může dále způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo dokonce smrti osob. (00401c)
UPOZORNĚNÍNETAHEJTE za žádné elektrické kabely! Taháním za elektrické kabely můžete poškodit vodič uvnitř, čímž vznikne velký odpor s možným následkem lehkého až středního poranění. (00168a)
POZNÁMKA
Maximální nosnost zavazadlového prostoru je 4,5 kg (10 lb). Kombinované zatížení nosiče zavazadel a kufru Tour-Pak nesmí překročit 13,6 kg (30 lb).
Viz Ilustrace 1 . Některé motocykly mají uzamykatelný kufr Tour-Pak pro uložení zavazadel.
Zamknout/Odemknout: Pomocí klíčku zapalování zamkněte nebo odemkněte kliku západky.
Otevření: Zatáhněte za petlici. Zdvihněte víko.
Zavření: Zavřete víko. Zatlačením petlice víko zajistěte. Zatáhněte za víko a zkontrolujte, zda je řádně zajištěné.
Některé motocykly mají nosič zavazadel. Před jízdou přivažte a zajistěte náklad na nosiči zavazadel.
| 1 | Petlice |
| 2 | Odemknout |
| 3 | Zámek |
Ilustrace 1. Tour-Pak
Seřízení
Pro vyšší komfort spolujezdce lze polohu kufru Tour-Pak upravit směrem dopředu nebo dozadu.
POZNÁMKA
Polohu kufru Tour-Pak nelze upravit na motocykly s konfigurací APC, s výjimkou přístupu ke šroubu sedla. Chcete-li zjistit konfiguraci motocyklu, podívejte se na identifikátor VIN v Váš motocykl → Identifikační číslo vozidla (VIN) → Vysvětlivky k číslu VIN u motocyklů Harley-Davidson: Modely Touring 2019
. Viz PŘÍSTUP K SEDLU (MODELY APC), kde naleznete informace o seřízení Tour-Pak u motocyklů s konfigurací APC.
| 1. | Viz Ilustrace 2 . Uvolněte čtyři matice, kterými je přichycen kufr Tour-Pak k nosiči. | |
| 2. | Posuňte Tour-Pak do požadované polohy. | |
| 3. | Utáhněte čtyři matice. Krouticí moment: 6,8–8,1 N·m (5,0–6,0 ft-lbs) Matice k uchycení kufru Tour-Pak |

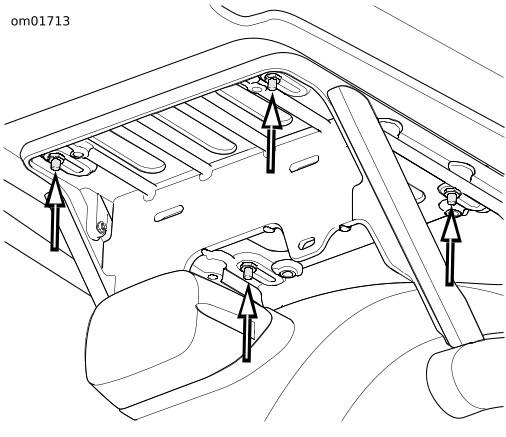

Ilustrace 2. Úprava polohy kufru Tour-Pak
Přístup k sedlu: Modely APC
U motocyklů APC lze Tour-Pak posunout směrem dozadu, aby bylo možné získat přístup ke šroubu sedla. Konfiguraci motocyklu najdete v Váš motocykl → Identifikační číslo vozidla (VIN) → Vysvětlivky k číslu VIN u motocyklů Harley-Davidson: Modely Touring 2019
. Kufr Tour-Pak musí být před jízdou nastaven do původní polohy.
| 1. | Viz Ilustrace 3 . Vyjměte čtyři šrouby, kterými je přichycen držák kufru Tour-Pak k nosiči. | |
| 2. | Zatáhněte za Tour-Pak směrem dozadu, abyste získali přístup ke šroubu sedla. | |
| 3. | Po dokončení vraťte Tour-Pak zpět do původní polohy. Zarovnejte všechny čtyři otvory v držáku s otvory v nosiči. | |
| 4. | Namontujte čtyři šrouby. Utáhněte. Krouticí moment: 6,8–8,1 N·m (5,0–6,0 ft-lbs) Šrouby držáku kufru Tour-Pak (modely APC) |
Ilustrace 3. Šrouby držáku kufru Tour-Pak (modely APC)
