专用工具
| 说明 | 零件编号 | 数量 |
|---|---|---|
| FLARE NUT SOCKET（扩口螺母套筒） | FRX181 | 1 |
| 1. | 使车辆朝向所述目标墙壁： 保养程序 → 检查前灯对准。 注意 让一个体重与主骑手接近的人员坐在摩托车上。 | |
| 2. | 当车辆直立且有骑手坐在上面时，测量从地板到各辅助灯/雾灯中心线的距离。 | |
| 3. | 测量从前灯竖直中心线到各辅助灯/雾灯竖直中心线的水平距离。 | |
| 4. | 参见图1或图2。 在墙上标出辅助灯/雾灯水平及竖向中心线（2、3）。 | |
| 5. | 从安装架上拆下转向信号灯。 | |
| 6. | 使用专用工具松开辅助灯/雾灯凸缘螺母，使得此灯可以活动即可。 专用工具: FLARE NUT SOCKET（扩口螺母套筒） (FRX181) | |
| 7. | 打开前灯近光，遮住前灯及右侧辅助灯/雾灯。 注意 图1显示靠右侧行驶国家/地区的摩托车的图案。 水平翻转图形以适应靠左侧行驶的国家/地区。 | |
| 8. | 对右侧灯重复此程序。 | |
| 9. | 拧紧辅助灯/雾灯螺母： a. 配备平透镜转向信号灯的车型： 20.3–24.4 N·m (15–18 ft-lbs)。 b. 配备子弹状转向信号灯的车型： 27.1–32.5 N·m (20–24 ft-lbs)。 | |
| 10. | 安装转向信号： a. 配备平透镜转向信号灯的车型： 用两个螺丝将转向信号灯固定到安装架上。 检查确保线管卡入支架后方的槽缝中并未受挤压。 拧紧至4.1–6.8 N·m (36–60 in-lbs)。 b. 配备子弹状转向信号灯的车型： 将转向信号灯固定至安装架。 拧紧至10.9–13.5 N·m (96–120 in-lbs)。 |

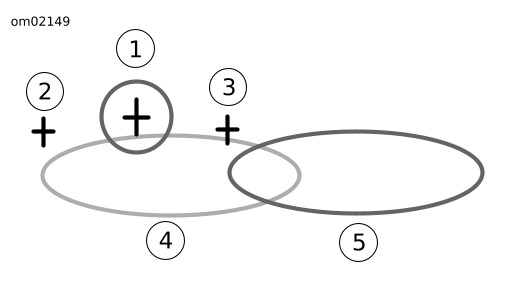

| 1 | 远光区 |
| 2 | 左辅助灯/雾灯中心线 |
| 3 | 右辅助灯/雾灯中心线 |
| 4 | 左辅助灯/雾灯强光区 |
| 5 | 右辅助灯/雾灯强光区 |
图1。 前灯光束形状：石英卤素类型
| 1 | 前灯中心线 |
| 2 | 左辅助灯/雾灯中心线 |
| 3 | 右辅助灯/雾灯中心线 |
| 4 | 左辅助灯/雾灯光区 |
| 5 | 右辅助灯/雾灯光区 |
| 6 | 前灯近光光区 |
图2。 前灯光束形状：带辅助灯/雾灯的LED类型
| 1 | 前灯中心线减去53.3毫米（2.1英寸） |
| 2 | 前灯远光区 |
图3。 前灯光束形状：车架安装挡风板的车型
