AVERTISSEMENT
Ne pas dépasser la capacité pondérale des sacoches. Placer des poids égaux dans chaque sacoche. Une charge trop lourde dans les sacoches risque de provoquer une perte de contrôle et de causer la mort ou des blessures graves. (00383a)
REMARQUE
La capacité de poids maximale de la sacoche est 9,1 kg (20 lb) par sacoche.
Ouverture
  1. Voir Figure 1. Déverrouiller la sacoche à l’aide de la clé.
  2. Soulever le levier de sacoche.
  3. Soulever le couvercle à partir du côté intérieur de la sacoche.
Fermeture
  1. Voir Figure 1. Fermer le couvercle de la sacoche.
  2. Pousser le levier vers le bas pour engager les loquets. Vérifier que le couvercle est sécurisé.
  3. Verrouiller la sacoche.
Dépose
  1. Voir Figure 1. Ouvrir la sacoche.
  2. Voir Figure 2. Tourner les goujons de montage d'un quart de tour dans le sens antihoraire pour désengager la sacoche du support de montage.
    3. REMARQUE
    Certains véhicules ont des goujons de montage avec une « anse » en fil métallique pour faciliter la dépose à la main. Les modèles internationaux nécessitent un tournevis à lame plate.
  3. Soulever la sacoche du rail de sacoche.
REMARQUE
  • Ne pas traîner ou frotter les sacoches sur le sol.
  • Les sacoches avec un fond incurvé ne resteront pas droites sur le sol. Placer les sacoches sur une surface de niveau pour empêcher leur renversement.
Installation
  1. Voir Figure 2. Mettre avec soin la sacoche en place sur le rail de sacoche et aligner les goujons avec le support.
    2. REMARQUE
    Voir Figure 3. Le goujon de montage doit être engagé de manière sûre dans l’attache métallique.
  2. Enfoncer les goujons de montage et tourner d'un quart de tour dans le sens horaire pour monter la sacoche sur le support.
  3. Vérifier que la sacoche est sécurisée sur la moto.
  4. Fermer et verrouiller la sacoche.
1Verrou de sacoche
2Position déverrouillée (vers l’arrière du véhicule)
3Position verrouillée (vers l’avant du véhicule)
4Levier
Figure 1. Sacoche

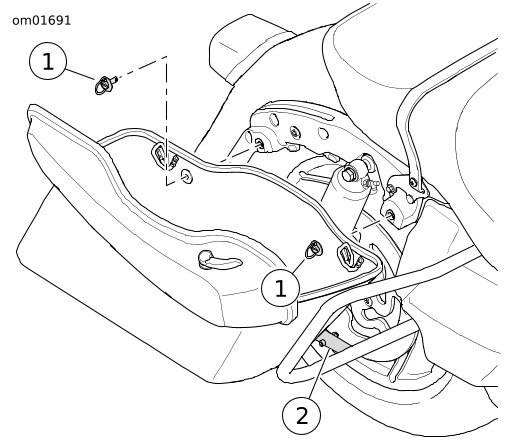

1Goujons de montage
2Rail de sacoche
Figure 2. Dépose/installation des sacoches

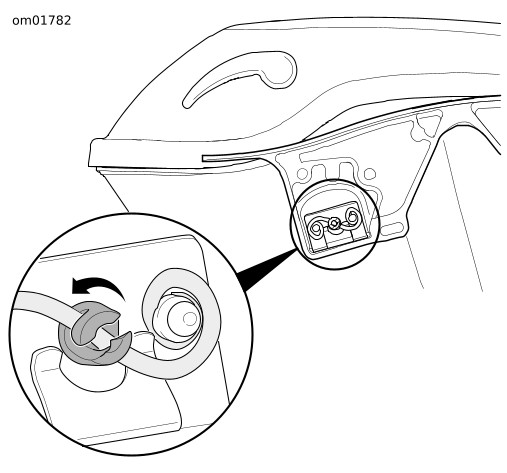

Figure 3. Installation des goujons de montage (coupe)
