警告自动开启的前灯使骑手更容易让其他驾车者看见。 确保前灯始终开启。 骑手不易被其他驾驶者看见有可能导致死亡或重伤。 (00030b)
车叉安装式挡风板：
- 检查胎压。
- 根据骑手和预计负荷调节后减震器。
- 加注燃油箱或添加等量的压载物。
- 参见图 2。将摩托车停在与此墙壁垂直的直线（1）上。
- 定位摩托车，使前灯的前部与墙壁（3）相距 5 m (16.4 ft) 。
- 在墙壁上画一条竖直中心线（6），与垂线（1）对准。
- 参见图 2。给摩托车添加负荷，使其前轮正指向墙壁。 测量地面与近光灯灯泡（透镜中的凹坑）中央的距离 (2)。
- 在墙壁上画一条水平线（5）穿过竖线，该水平线到地面的距离与近光灯中心线到地面的距离（2）相同。 在水平线（5）下方画另一条 2.5 cm (0.98 in) 的水平线（4）。
- 对准期间确保所有其他车灯关闭。
- 检查前灯对准情况。 在前灯设定为近光时，如果光束亮点的顶部位于如图所示位置，即表示前灯对准。
注意
选择光线最暗的一面墙壁。
注意

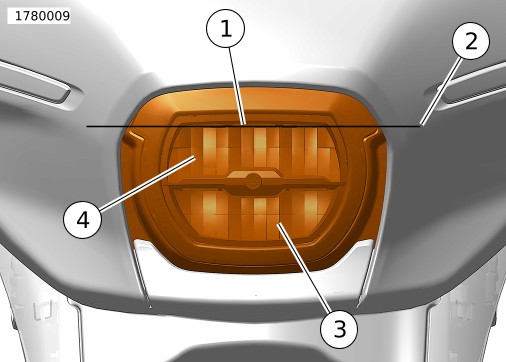

参见图 1。上透镜（4）是LED前灯的近光灯。
| 1 | 近光灯光心（透镜上的小凹坑） |
| 2 | 近光灯中心线 |
| 3 | 远光 |
| 4 | 近光 |
图1。 前灯部件
| 1 | 与墙垂直的线 |
| 2 | 地面与近光灯中央的距离 |
| 3 | 前灯与墙的距离： 5 m (16.4 ft) |
| 4 | 前灯光束的顶部边缘 |
| 5 | 水平线等于地面与近光灯中央的距离 |
| 6 | 垂直中心线 |
图2。 前灯对准
车架安装式挡风板
- 检查胎压。
- 根据骑手和预计负荷调节后减震器。
- 加注燃油箱或添加等量的压载物。
- 参见图 3。将摩托车停在与此墙壁垂直的直线（1）上。
- 定位摩托车，使前灯的前部与墙壁（3）相距 5 m (16.4 ft) 。
- 在墙壁上画一条竖直中心线（6），与垂线（1）对准。
- 给摩托车添加负荷，使其前轮正指向墙壁。 测量从地面到摩托车灯眉的距离，并从该测量值中减去 25 mm (1 in) ，即可找到近光灯光学中心线（2）。
- 在墙壁上画一条水平线（5）穿过竖线，该水平线到地面的距离与近光灯光学中心线到地面的距离（2）相同。 在水平线（5）下方画另一条 25 mm (1 in) 的水平线（4）。
- 检查前灯对准情况。 当光束亮点的顶端居于两条直线（4和6）交点正中时，即表示前灯已对准。
注意
选择光线最暗的一面墙壁。
| 1 | 与墙垂直的线 |
| 2 | 近光灯光学中心线测量 |
| 3 | 前灯与墙的距离： 5 m (16.4 ft) |
| 4 | 前灯光束的顶部边缘 |
| 5 | 等于近光灯光学中心线测量值的水平线 |
| 6 | 垂直中心线 |
图3。 前灯对准
