Consumables

KeteranganNomor KomponenSize
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU)99642-976 ml (¼ fl oz)
Pelepasan
Pembersih udara bulat
  1. Lihat Gambar 1 atau Gambar 2. Lepas penutup pembersih udara.
    1. Lepas sekrup (1).
    2. Lepas penutup (2).
  2. Lepas elemen filter.
    1. Lepas sekrup (6).
    2. Lepas elemen filter (4) saat menarik selang hawa (5) dari elemen.
  3. Lepas selang hawa (5) dari baut breather.
  4. Periksa selang hawa dan fiting apakah ada kerusakan. Ganti jika perlu.
  5. Bersihkan dan periksa elemen filter. Ganti jika perlu.
Pembersih udara oval
  1. Lihat Gambar 3. Lepas trim insert pembersih udara.
    1. Lepas sekrup trim insert (1).
    2. Lepas trim insert (2).
  2. Lepas penutup dan elemen filter.
    1. Lepas sekrup (3).
    2. Lepas penutup (4).
    3. Lepas elemen filter (5).
  3. Bersihkan dan periksa elemen filter. Ganti jika perlu.
Pembersih udara persegi
1. Lihat Gambar 4. Lepas penutup filter udara.
a. Lepas sekrup (1).
b. Lepas penutup (2).
2. Lepas elemen filter.
a. Lepas sekrup (4).
b. Lepas elemen filter (6) dan seal (5). Buang seal.
Membersihkan Elemen Filter
CATATAN
  • Jangan memukulkan elemen filter ke permukaan keras untuk membuang kotoran.
  • Jangan gunakan oli filter pembersih udara pada elemen filter udara jaring kertas/kawat atau sintetis Harley-Davidson.
    PERINGATAN
    Jangan gunakan bensin atau larutan untuk membersihkan elemen filter. Bahan pembersih yang mudah terbakar dapat menimbulkan api pada sistem asupan, yang dapat menyebabkan kematian atau cedera parah. (00101a)
  1. Bersihkan elemen filter.
    1. Cuci elemen filter dan selang hawa dengan air hangat yang diberi detergen ringan.
    2. Elemen sintetis: Bilas elemen filter dengan air bersih. Elemen filter dianggap bersih jika air yang mengalir melaluinya terlihat jernih.
    3. Biarkan elemen filter kering terkena udara atau tiupkan udara bertekanan-rendah dari bagian dalam.
    4. Elemen jaring kertas/kawat: Terawang elemen filter di depan sumber cahaya terang. Elemen filter dianggap bersih jika cahaya terlihat jelas dan utuh melalui bidang elemennya.
    5. Ganti elemen filter jika rusak atau jika media filter tidak dapat dibersihkan dengan sempurna.
Sarung Breather
Jika dilengkapi dengan pembersih udara oval: Lihat Gambar 3. Dalam kondisi basah atau hujan, air dapat masuk ke mesin melalui elemen filter. Saat parkir, air dapat menyebabkan korosi atau kerusakan pada mesin dalam. Saat berjalan, air dapat menyebabkan mesin mogok. Dalam kondisi basah atau hujan, pasang sarung breather (6) ke unit pembersih udara untuk meminimalkan masuknya air.
Pemasangan
Pembersih udara bulat
  1. Lihat Gambar 1 atau Gambar 2. Pasang elemen filter.
    1. Pasang selang hawa (5) ke baut breather.
    2. Pasang elemen filter (4) sambil menekan selang hawa ke dalam elemen.
    3. Pasang sekrup (6). Kencangkan. 5,4–8,1 N·m (48–72 in-lbs)
  2. Pastikan seal karet (3) terpasang dengan benar dan tidak rusak. Ganti jika perlu.
  3. Pasang penutup pembersih udara.
    1. Aplikasikan LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) ke ulir sekrup (1).
    2. Pasang penutup (2).
  4. Pasang sekrup (1).
    1. Penutup sekrup-tunggal: Kencangkan. 5,6–7,3 N·m (50–65 in-lbs)
    2. Penutup sekrup-bintang: Pasang sekrup (1). Kencangkan dengan pola bintang. 5,4–8,1 N·m (48–72 in-lbs)
Pembersih udara oval
  1. Lihat Gambar 3. Pasang penutup dan elemen filter.
    1. Pasang elemen filter (5).
    2. Pasang penutup (4).
    3. Pasang sekrup (3). Kencangkan. 5,7–6,75 N·m (50–60 in-lbs)
  2. Pasang trim insert pembersih udara.
    1. Pasang trim insert (2).
    2. Pasang sekrup trim insert (1). Kencangkan. 3–3,6 N·m (27–32 in-lbs)
Pembersih udara persegi
1. Lihat Gambar 4. Pasang elemen filter.
a. Pasang seal baru (5) pada elemen filter (6).
b. Pasang elemen filter.
c. Pasang sekrup (4). Kencangkan. 5,4–8,1 N·m (48–72 in-lbs)
2. Pasang penutup pembersih udara.
a. Pasang penutup (2).
b. Pasang sekrup (1). Kencangkan. 5,4–8,1 N·m (48–72 in-lbs)

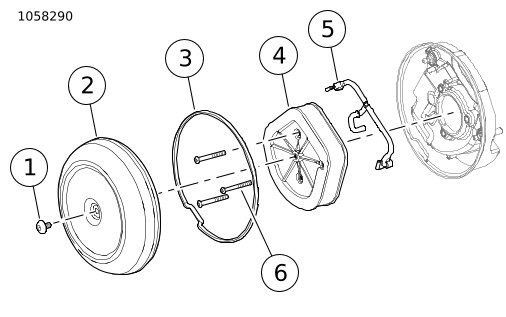

1Sekrup penutup
2Penutup
3Seal
4Elemen filter
5Selang hawa
6Sekrup filter (3)
Gambar 1. Pembersih Udara: Sekrup Tunggal

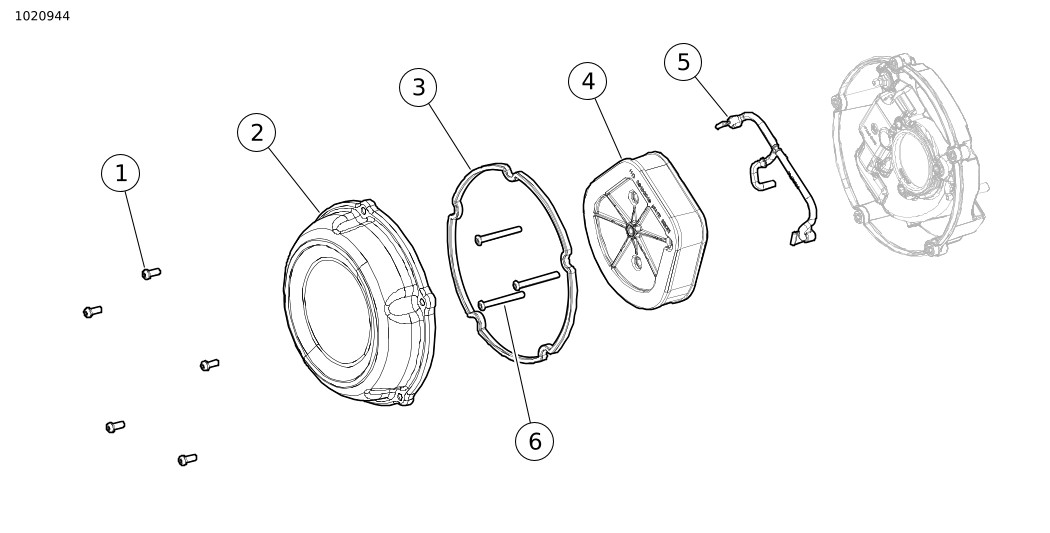

1Sekrup penutup (5)
2Penutup
3Seal
4Elemen filter
5Selang hawa
6Sekrup filter (3)
Gambar 2. Pembersih Udara: Sekrup bintang

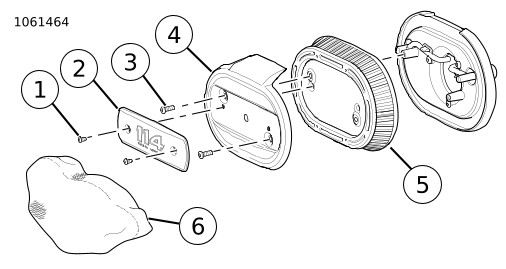

1Sekrup (2)
2Trim insert
3Sekrup (2)
4Penutup
5Elemen filter
6Sarung breather
Gambar 3. Pembersih Udara: Oval

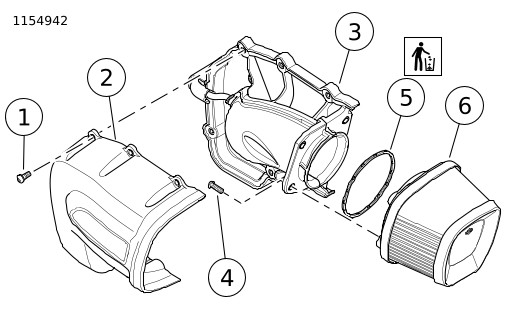

1Sekrup (6)
2Penutup
3Unit pelat belakang:
4Sekrup (4)
5Seal
6Elemen filter
Gambar 4. Pembersih Udara: Persegi
