Vierfach-Warnblinkanlage

Siehe Abbildung 1. Der Warnblinkerschalter (1) dient zur dauerhaften Aktivierung des Vierfach-Warnblinkers bei einem liegengebliebenen Motorrad. Mit Hilfe der Warnblinker kann das Motorrad mit verriegelter Zündung zurückgelassen werden, bis Hilfe geholt wird. Siehe Tabelle 1.

Zum Einschalten der Vierfach-Warnblinkanlage Zündschalter in Stellung IGNITION (Zündung) oder ACC (Nebenverbraucher) bringen und auf das Warndreiecksymbol drücken.

HINWEIS

Modelle mit Sicherheitssystem: Beim Ein- und Ausschalten der Vierfach-Warnblinkanlage muss der Schlüsselanhänger zugegen sein.

Die Zündung ausschalten. Die Vierfach-Warnblinkanlage blinkt zwei Stunden lang bzw. bis sie vom Fahrer abgeschaltet wird.
Zum Ausschalten Zündung auf IGNITION (Zündung) oder ACC (Nebenverbraucher) drehen. Das Warndreiecksysmbol über dem Anlasserschalter drücken.

Start

Siehe Abbildung 1. Der Anlasserschalter (5) befindet sich am rechten Lenker-Steuermodul. Siehe Tabelle 1.

Den Motorbetriebsschalter in BETRIEB-Stellung bringen. Das Getriebe in den Leerlauf schalten. Die Leerlauf-Kontrollleuchte (grün) sollte aufleuchten. Siehe Funktionsweise → Anlassen des Motors.
Die Zündung einschalten. Den Anlasser durch Drücken des Anlasserschalters betätigen.

HINWEIS

Wenn der Anlasser läuft, wird der Scheinwerfer kurzzeitig ausgeschaltet, um die Batterielast zu reduzieren.
Springt der Motor nicht an, läuft der Anlasser fünf Sekunden lang weiter und bleibt dann stehen. Den Anlasserschalter loslassen. Den Anlasserschalter erneut drücken. Sollte der Motor auch nach mehreren Startversuchen nicht anspringen, bitte einen Harley-Davidson-Händler aufsuchen.

Motor AUS

Siehe Abbildung 1. Zum Abstellen des Motors den Motorbetriebsschalter (2) in Stellung AUS drücken. Siehe Tabelle 1.

Nach dem Abstellen des Motors den Zündschalter auf OFF (Aus) stellen, um die Stromversorgung abzuschalten.

Motor IN BETRIEB

Siehe Abbildung 1. Den Motorbetriebsschalter (3) in BETRIEB-Stellung drücken, damit der Motor angelassen und betrieben werden kann. Der Motorbetriebsschalter muss in BETRIEB-Stellung sein, damit der Motor angelassen bzw. betrieben werden kann. Siehe Tabelle 1.

Rechter Blinker

Einschalten: Siehe Abbildung 1. Den rechten Blinkerschalter (4) zur Aktivierung des rechten Blinkers betätigen. Siehe Tabelle 1.

Ausschalten: Den rechten Blinkerschalter zur Deaktivierung des rechten Blinkers betätigen. Für einen detaillierten Betrieb siehe Bedienungselemente und Kontrollleuchten → Betätigung der Blinkerschalter.

HINWEIS

Die vorderen Blinker dienen gleichzeitig als Betriebsleuchten. Dieses Funktionsmerkmal ist u. U. nicht in allen Absatzgebieten erhältlich.

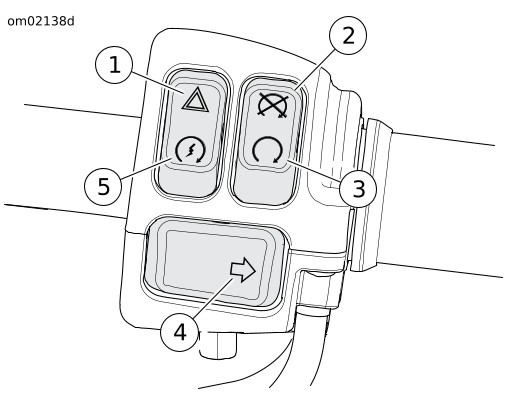

1	Warnblinkanlage
2	Aus
3	Betrieb
4	Rechter Blinker
5	Start

Abbildung 1. Rechtes Lenkerbedienungselementmodul

Tabelle 1. Rechte Regelungsschalter

SCHALTER	BEZEICHNUNG	FUNKTION
	Warnblinkanlage	Drücken, um die Vierfach-Warnblinkanlage zu aktivieren.
	Start	Drücken, um den Motor anzulassen.
	Aus	Drücken, um den Motor abzustellen oder das Starten des Motors zu verhindern.
	Betrieb	Drücken, um das Starten des Motors zu erlauben.
	Rechter Blinker	Zum Rechts-Blinken drücken.
