Algemeen
Zie Afbeelding 2. Aan elke motorfiets is een uniek, uit 17 tekens bestaand framenummer (VIN) toegewezen. Raadpleeg Tabel 1.
Locatie
Zie Afbeelding 1. Het volledige uit 17 tekens bestaande framenummer is op de rechterkant van het frame aangebracht, bij het balhoofd. In sommige bestemmingen is het framenummer ook op een sticker op de voorste framebuis aangebracht.
Afgekort framenummer
Een verkort framenummer met het voertuigmodel, motortype, modeljaar en serienummer is op de linkerkant van de krukas aangebracht, tussen de motorcilinders.
OPMERKING
Geef altijd het volledige, uit 17 tekens bestaande framenummer (VIN) op wanneer u onderdelen bestelt of een vraag hebt over uw motorfiets.
| 1 | Gestanst framenummer (VIN) |
| 2 | Framenummersticker (VIN) |
Afbeelding 1. Locaties framenummer (VIN)

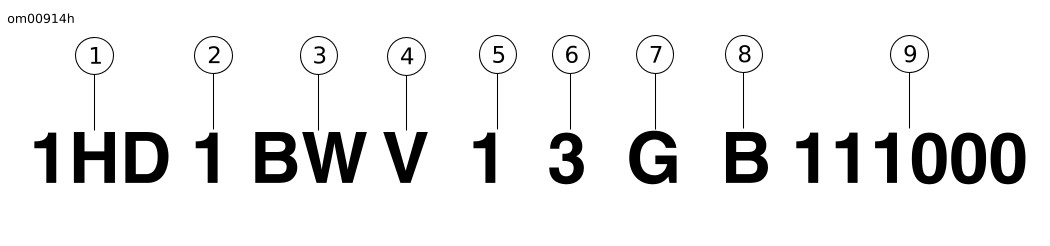

Afbeelding 2. Standaard Harley-Davidson-framenummer (VIN): Softail-modellen 2016
Tabel 1. Harley-Davidson – uitleg framenummer (VIN): Softail-modellen 2016
POSITIE | BESCHRIJVING | MOGELIJKE WAARDEN | |
|---|---|---|---|
1 | Identificatienummer van de fabrikant | 1HD=Oorspronkelijk in de Verenigde Staten gefabriceerd 5HD=Oorspronkelijk in de Verenigde Staten gefabriceerd voor verkoop buiten de Verenigde Staten 932=Oorspronkelijk gefabriceerd in Brazilië MEG=Oorspronkelijk in India gefabriceerd | |
2 | Motorfietstype | 1 = Zware motorfiets (901 cm3 en groter) | |
3 | Model | Zie de framenummertabel voor het model | |
4 | Motortype | 9=Twin Cam 110B™ (1802 cm3) luchtgekoeld, brandstofinjectie, gebalanceerd V=Twin Cam 103B™(1690 cm3 luchtgekoeld, brandstofinjectie, gebalanceerd | |
5 | Kalibratie/configuratie, introductie | Normale introductie 1=Domestic (USA) (DOM) 3=Californië (CAL) A=Canada (CAN) C=HDI E=Japan (JPN) G=Australië (AUS) J=Brazilië (BRZ) L=Azië-Pacific (APC) N=India (IND) | Midden van het jaar of speciale introductie 2, 4=Domestic (USA) (DOM) 5, 6=Californië (CAL) B=Canada (CAN) D=HDI F=Japan (JPN) H=Australië (AUS) K=Brazilië (BRZ) M=Azië-Pacific (APC) P=India (IND) |
6 | Controlenummer framenummer (VIN) | Kan 0 t/m 9 of X zijn | |
7 | Modeljaar | G = 2016 | |
8 | Fabriek | B=York, Pennsylvania, VS C=Kansas City, Missouri, VS D=H-D Manaus Brazilië, Brazilië (CKD) N=Haryana India (Bawal District Rewari) | |
9 | Serienummer | Varieert | |
Tabel 2. Modelcodes framenummer (VIN): Softail-modellen uit 2016
CODE | MODEL | CODE | MODEL |
|---|---|---|---|
BF | FXSB Breakout® | JN | FLSTFB Fat Boy® Lo FLSTFB Fat Boy® Special (enkele internationale markten) |
BW | FLSTC Heritage Softail® Classic | JR | FLS Softail® Slim™ |
BX | FLSTF Fat Boy® | JS | FLSS Softail® Slim™ S |
JD | FLSTN Softail® Deluxe | JT | FLSTF Fat Boy® |
