Zekeringen
Raadpleeg Afbeelding 1. De stroomkringen worden door drie zekeringen beschermd. De stroomkringen van individuele voertuigen worden beschermd door de Body Control Module (BCM).
- Hoofd (1): Een 40 A zekering die alle stroomkringen beschermt inclusief de stroomkringen die door de 15 A accuzekering worden beschermd. Wanneer deze zekering doorslaat, loopt de motorfiets niet meer. Neem contact op met een Harley-Davidson-dealer.
- P&A (2): Een 15 A zekering beschermt de stroomkringen van alle geïnstalleerde accessoires.
- Accu (3): Een 15 A zekering die alle stroomkringen beschermt. Als de accuzekering doorslaat terwijl de motor loopt, zal de motor blijven lopen en kritische stroomkringen zoals de ABS-remmen zullen blijven werken. Als deze zekering doorslaat, verschijnt er een diagnostische code. Neem contact op met een Harley-Davidson-dealer.
Verwijderen
- Indien het voertuig is uitgerust met een alarmsysteem met sirene, draait u het contact naar AAN met de handsfree afstandsbediening aanwezig om het alarmsysteem uit te schakelen.
- Verwijder het zadel. Raadpleeg Onderhoud en smering → Zadels.
- Raadpleeg Afbeelding 2. Trek de afdekking van de zekeringhouder.
- Raadpleeg Afbeelding 1. Verwijder de verdachte zekering.
Montage
MEDEDELING
Gebruik altijd vervangingszekeringen van het juiste type en het juiste amperage. Indien de verkeerde zekeringen worden gebruikt, kan dit schade aan de elektrische systemen veroorzaken. (00222a)
| 1. | Plaats de nieuwe zekering. | |
| 2. | Plaats de afdekking terug op de zekeringhouder. | |
 WAARSCHUWINGTrek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) | ||
| 3. | Bevestig het zadel. Raadpleeg Onderhoud en smering → Zadels. |
| 1 | Hoofd |
| 2 | P&A |
| 3 | Accu |
Afbeelding 1. Zekeringblok

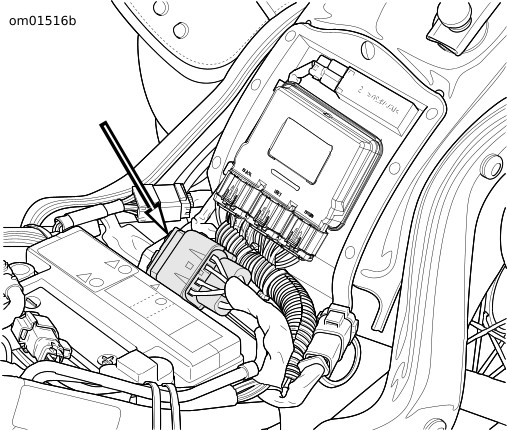

Afbeelding 2. Locatie van zekeringblok
