AVERTISSEMENTConsultez la section ACCESSOIRES ET CHARGEMENT dans la section SÉCURITÉ D'ABORD de votre manuel d'utilisation. Un chargement incorrect des bagages ou une pose incorrecte des accessoires peut provoquer une défaillance et nuire à la stabilité, à la manœuvrabilité et à la performance, ce qui peut entraîner la mort ou des blessures graves. (00021c)
AVIS
Vérifier que les cadres de sacoche sont bien installés et bien serrés avec la visserie de montage. Si ce n’est pas le cas, les sacoches pourraient se détacher et être endommagées. (00171b)
Dépose
- Voir Figure 1. Déboucler les lanières de sacoches.
- Utiliser une main pour supporter la sacoche tout en retirant de l'autre main les contre-écrous à bride et les rondelles (1) des goujons de montage de sacoche (2).
- Déposer l'écrou borgne et la rondelle (5), puis la sacoche du support de montage de sacoche (4).
- Si la moto est utilisée sans les sacoches, déposer et ranger la rondelle de retenue en nylon (6) et le boulon traversant (7) du support de montage de sacoche.
Pose
| 1. | Voir Figure 1. S'ils avaient été déposés, installer le boulon traversant de montage de sacoche (7) et la rondelle de retenue (6). | |
| 2. | Aligner la sacoche avec les trous de montage sur le support de garde-boue. | |
| 3. | Enfoncer les goujons de montage (2) dans les trous de montage de sacoche. | |
| 4. | Installer les fixations : a. Poser les contre-écrous à bride et les rondelles (1). b. Installer la rondelle et l'écrou borgne (5) sur le support de montage de sacoche. c. Serrer à un couple de 20,3–24,4 N·m (15–18 ft-lbs). | |
| 5. | Boucler les lanières des sacoches. |
AVERTISSEMENTNe pas permettre au passager d’utiliser les sacoches comme poignées de prise. Si une sangle de maintien, conçue pour être saisie par les passagers pendant la conduite, n’est pas utilisée, cela pourrait causer la mort ou des blessures graves. (00081a)
Pour un entretien approprié des sacoches, voir Soins et nettoyage → Entretien du cuir et du vinyle.

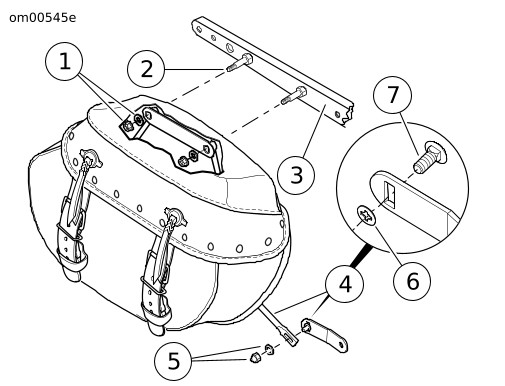

| 1 | Contre-écrous à bride et rondelles |
| 2 | Goujons de montage |
| 3 | Support de garde-boue |
| 4 | Support de montage de sacoche |
| 5 | Écrou borgne et rondelle |
| 6 | Rondelle de retenue |
| 7 | Boulon traversant |
Figure 1. Ensemble de sacoche : FLSTC
