Carburant : FLSTC, FLSTF, FLSTFB, FLSTFBS, FLSTN, FLS, FLSS
Voir Figure 1. La jauge de carburant (1) utilise un voyant de balayeur sur une échelle allant du repère plein (F) au repère vide (E). La partie rouge de l'échelle indique un niveau bas de carburant dans le réservoir.
Indicateur de vitesse
AVERTISSEMENTConduire à des vitesses appropriées à la route et aux conditions existantes, et ne jamais dépasser la limite de vitesse affichée. Une vitesse excessive risque d’entraîner une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00008a)
Voir Figure 1 ou Figure 2. L'indicateur de vitesse (2) indique les miles par heure (modèles américains uniquement) ou les kilomètres par heure (modèles internationaux uniquement). Il peut également indiquer les deux valeurs (mi/h et km/h) dans les marchés qui le requièrent.
L'éclairage de fond des instruments est activé après un léger retard. Les changements d'éclairage ambiant, comme lorsque la moto passe sous un tunnel, peuvent modifier rapidement l'éclairage de fond.
Compteur kilométrique
En appuyant sur le bouton du compteur de trajet avec l'interrupteur d'allumage dans une position quelconque, le relevé du compteur kilométrique est activé.
La fenêtre du compteur kilométrique (3) sur l'indicateur de vitesse fournit aussi les affichages sélectionnés suivants :
- Compteur kilométrique
- Compteur de trajet A
- Compteur de trajet B
- Distance avec carburant
- Durée
- Numéro de vitesse
- Compte-tours
Appuyer sur le bouton du compteur de trajet et le relâcher pour faire défiler les affichages.
Compteurs de trajet A et B
Voir Figure 3. Pour vérifier le kilométrage ou remettre à zéro les compteurs de trajet, l'interrupteur d'allumage doit être à la position accessoire (ACC) ou à la position de contact (IGN). Enfoncer et relâcher le bouton du compteur de trajet (1) jusqu'à ce que le registre souhaité de compteur de trajet A (2) ou B (3) soit affiché. Un A ou un B figurant en haut à gauche de la fenêtre d'affichage identifie le compteur de trajet.
Pour réinitialiser ou remettre à zéro les compteurs de trajet, le compteur de trajet souhaité (A ou B) doit figurer dans la fenêtre d'affichage. Maintenir enfoncé le bouton du compteur de trajet pendant trois secondes environ. Le compteur de trajet se remet à zéro.
Compte-tours/Sélection de vitesse
Voir Figure 3. Enfoncer et relâcher le bouton du compteur de trajet pour faire défiler les affichages du compteur kilométrique et sélectionner l'affichage du numéro de vitesse et du compte-tours. Le compteur kilométrique indique le rapport de vitesse engagé (1 à 6) et la vitesse du moteur en tours par minute (tr/min).
Lorsque la transmission est au point mort ou le levier d'embrayage est tiré, aucun numéro de vitesse n'est indiqué.
| 1 | Jauge de carburant (modèles équipés) |
| 2 | Indicateur de vitesse |
| 3 | Compteur kilométrique/compte-tours |
| 4 | Tableau de bord |

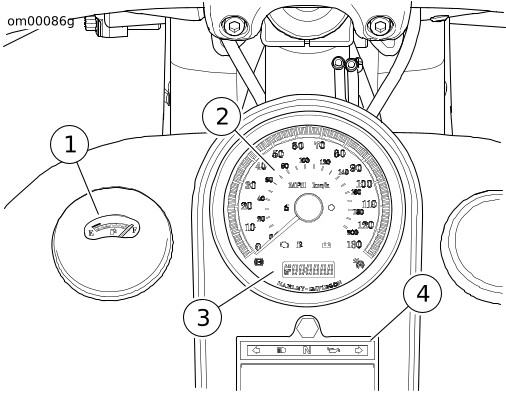

Figure 1. Instruments : Tous sauf FXSB
| 1 | Tableau de bord |
| 2 | Indicateur de vitesse |
| 3 | Compteur kilométrique/compte-tours |

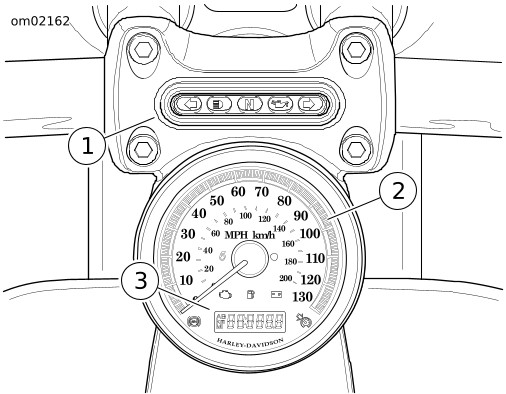

Figure 2. Instruments : FXSB
| 1 | Bouton du compteur de trajet |
| 2 | Compteur de trajet A |
| 3 | Compteur de trajet B |
| 4 | Vitesse et tr/min |

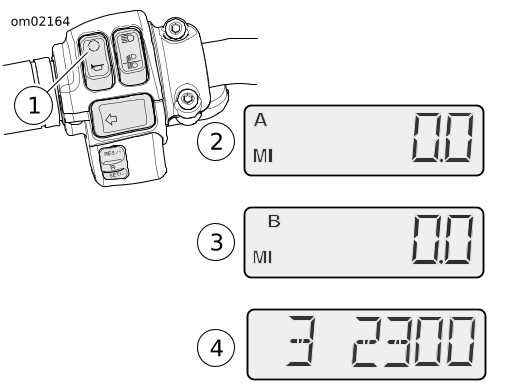

Figure 3. Compteurs de trajet, compte-tours/sélection de vitesse
