Dépose
  1. Voir Figure 1. Retirer la vis de couvercle de filtre à air (6). Déposer le couvercle de filtre à air (1), d'adaptateur de couvercle (5) et l'entretoise (1).
  2. Déposer les vis du filtre (4) et l'élément de filtre (3).
  3. Inspecter et nettoyer l'élément de filtre. Remplacer si nécessaire. Voir Maintenance et lubrification → Nettoyage de l'élément de filtre.
Pose
REMARQUE
Pour l'entretien du filtre à air, enduire les filets de toutes les fixations de LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (frein filet et produit d'étanchéité d'intensité moyenne Loctite 243) (bleu).
1. Voir Figure 1. Fixer l'élément de filtre (3) sur les goujons de montage du filtre à air à l'aide des vis (4). Serrer à un couple de 6,2–6,8 N·m (55–60 in-lbs).
2. Insérer l'entretoise (2) dans l'adaptateur (5).
3. Aligner l'adaptateur sur le canal de l'élément de filtre et les vis de montage. Placer les nervures de l'adaptateur dans le canal de l'élément.
4. Fixer le couvercle (1) sur l'adaptateur à l'aide de la vis de couvercle (6). Serrer à un couple de 4,1–6,8 N·m (36–60 in-lbs).

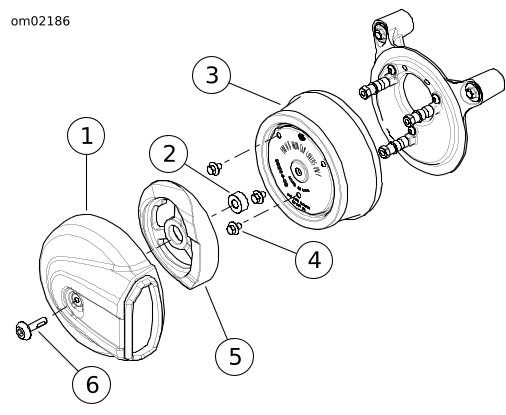

1Couvercle
2Entretoise
3Élément de filtre
4Vis de filtre (3)
5Adaptateur
6Vis du couvercle
Figure 1. Filtre à air : FLSS
