ADVERTENCIAAsegúrese de que la funda de caucho cubra los terminales del solenoide del arranque conectados al cable positivo (+) de la batería. Un terminal descubierto puede ocasionar un cortocircuito y causar chispas lo que podría provocar la explosión de la batería y la muerte o lesiones graves. (00463c)
| 1. | Vea Figura 1. Coloque el portabaterías en su posición e instale la presilla del portabaterías (1) debajo de la parte delantera de la bandeja de la batería (3). Asegúrese de que las lengüetas (2) del portabaterías encajen sobre la parte trasera de la bandeja de la batería. | |
| 2. | Vea Figura 2. Instale el cable positivo de la batería (1) en la presilla del portabaterías. Haga un doblez en forma de S en el cable positivo de la batería en el extremo del arranque del cable. Esto coloca correctamente el extremo del terminal para la instalación de la batería. | |
| 3. | Pase el arnés del sensor de O2 trasero (2) por la presilla (3). | |
| ADVERTENCIA Primero conecte el cable positivo (+) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00068a) AVISO Conecte los cables a los bornes correctos de la batería. No hacerlo puede dañar el sistema eléctrico de la motocicleta. (00215a) | ||
| 4. | Vea Figura 3. Instale la batería. Ajuste el sujetador del borne positivo de la batería a 6,8–8,1 N·m (60–72 in-lbs). | |
| 5. | Instale el cable negativo de la batería en la conexión a tierra de la estructura de la batería (1), antes de instalar cualquiera de los cables de la conexión a tierra de los accesorios. | |
| 6. | Instale el cable negativo de la batería (2) a la batería. Ajuste el sujetador del borne negativo de la batería a 6,8–8,1 N·m (60–72 in-lbs). | |
| 7. | Instalar el asiento. |
| 1 | Presilla |
| 2 | Lengüetas |
| 3 | Bandeja de la batería |
Figura 1. Portabaterías

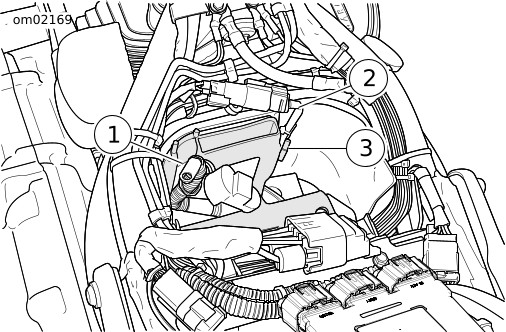

| 1 | Cable positivo de la batería |
| 2 | Arnés del sensor de oxígeno trasero |
| 3 | Presilla |
Figura 2. Ubicación de los cables del portabaterías

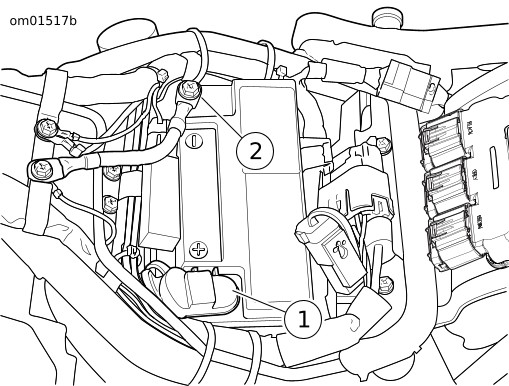

| 1 | Borne positivo (+) |
| 2 | Borne negativo (-) |
Figura 3. Batería: Modelos Softail
