Extracción
  1. Vea Figura 1. Extraiga el tornillo de la cubierta del depurador de aire (6). Extraiga la cubierta del depurador de aire (1), el adaptador de la cubierta (5) y el espaciador (1).
  2. Extraiga los tornillos del filtro (4) y el elemento del filtro (3).
  3. Inspeccione y limpie el elemento del filtro. Reemplácelos si es necesario. Vea Mantenimiento y lubricación → Limpieza del elemento del filtro.
Instalación
NOTA
Cuando dé servicio al depurador de aire, aplique LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (blue) (Fijatornillos y sellador de mediana fuerza LOCTITE 243; azul) a las roscas de todos los sujetadores.
1. Vea Figura 1. Asegure el elemento del filtro (3) a los espárragos de montaje del depurador de aire utilizando los tornillos (4). Ajuste a 6,2–6,8 N·m (55–60 in-lbs).
2. Inserte el espaciador (2) en el adaptador (5).
3. Alinee el adaptador con el canal del elemento del filtro de aire y los tornillos de montaje. Asiente los rebordes del adaptador dentro del canal del elemento.
4. Asegure la cubierta (1) al adaptador con el tornillo de la cubierta (6). Ajuste a 4,1–6,8 N·m (36–60 in-lbs).
1Cubierta
2Espaciador
3Elemento del filtro
4Tornillos del filtro (3)
5Adaptador
6Tornillo de la cubierta

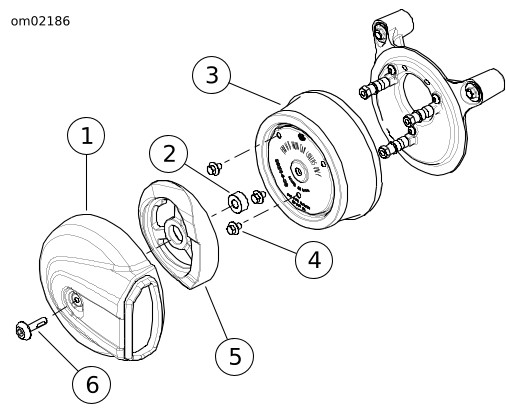

Figura 1. Depurador de aire: FLSS
