Familiarícese con la ubicación de todos los controles operativos y de mantenimiento de su motocicleta.
NOTA
Harley-Davidson se reserva el derecho de cambiar especificaciones, equipo o diseños en cualquier momento, sin previo aviso y sin contraer por ello ningún tipo de obligación.
Consulte la Figura 1 para ver todos los componentes de servicio y controles a los que el motociclista tiene acceso cuando está sentado.
Consulte la Figura 3 para ver todos los componentes de servicio y controles a los que el motociclista tiene acceso desde la izquierda.
Consulte la Figura 2 para ver todos los componentes de servicio y controles a los que el motociclista tiene acceso desde la derecha.

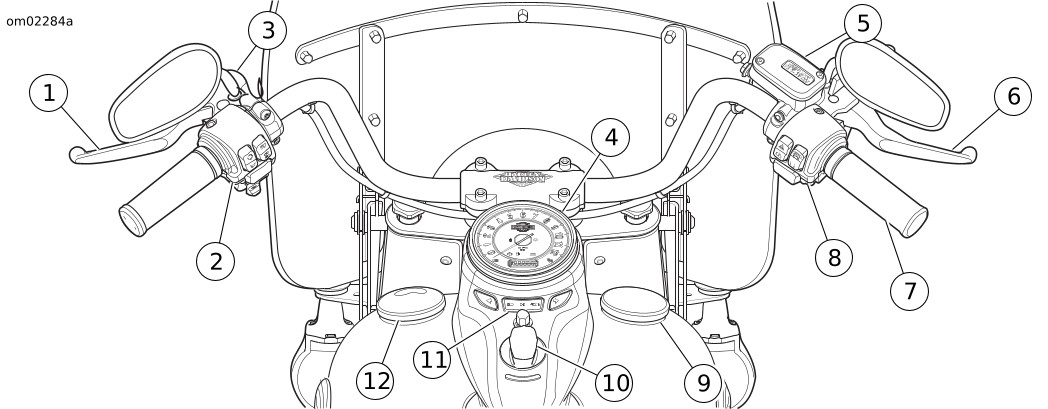

| 1 | Palanca manual del embrague |
| 2 | Módulo del control manual izquierdo |
| 3 | Depósito de líquido del embrague (embrague hidráulico) |
| 4 | Velocímetro/odómetro |
| 5 | Depósito del líquido de frenos delantero |
| 6 | Front brake lever (palanca del freno delantero) |
| 7 | Empuñadura giratoria del acelerador |
| 8 | Módulo del control manual derecho |
| 9 | Tapa de llenado de combustible |
| 10 | Interruptor de encendido |
| 11 | Barra de luces indicadoras |
| 12 | Indicador de combustible |
Figura 1. Componentes de servicio y controles (típico)

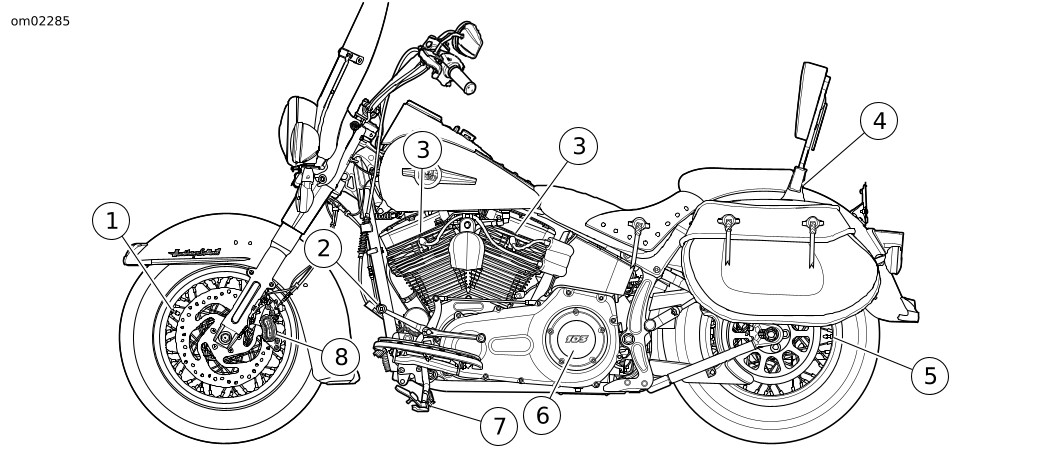

| 1 | Válvula de presión de aire |
| 2 | Palanca de cambios |
| 3 | Bujía |
| 4 | Tornillo de retención del asiento |
| 5 | Válvula de presión de aire |
| 6 | Cubierta del embrague |
| 7 | Soporte de estacionamiento |
| 8 | Mordaza del freno delantero |
Figura 2. Componentes de servicio y controles

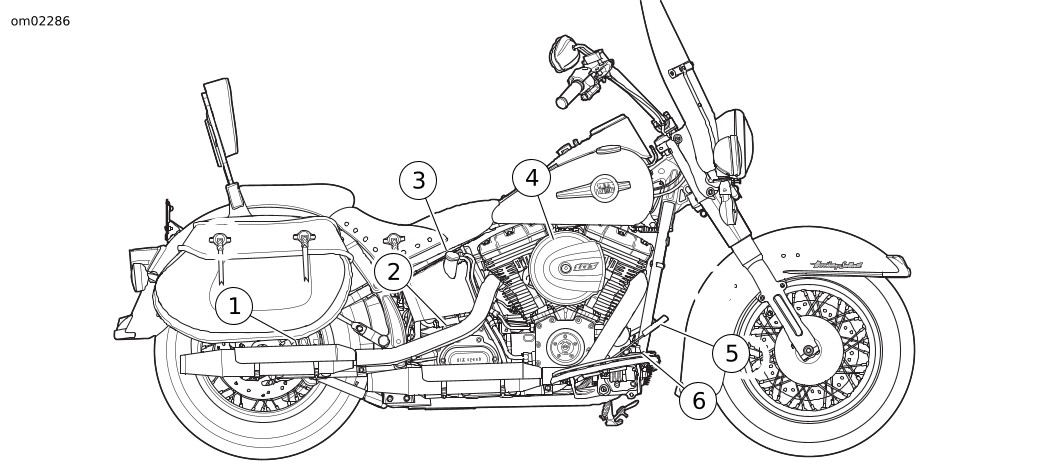

| 1 | Mordaza del freno trasero |
| 2 | Tapón de llenado de la transmisión |
| 3 | Tapa de llenado de aceite/varilla medidora |
| 4 | Depurador de aire |
| 5 | Pedal del freno trasero |
| 6 | Depósito del líquido de frenos trasero |
Figura 3. Componentes de servicio y controles
