WAARSCHUWINGLet op dat de rubberen hoes de aansluiting van de solenoïde van de startmotor op de pluskabel (+) van de accu goed afdekt. Als de aansluiting niet afgedekt is, kan kortsluiting met vonkvorming optreden waardoor de accu kan ontploffen wat tot ernstig of dodelijk letsel kan leiden. (00463c)
| 1. | Zie Afbeelding 1. Plaats de accuhouder en monteer de accuhouderklem (1) onder de voorkant van de accubak (3). Zorg dat de lipjes (2) van de accuhouderklem over de achterkant van de accubak passen. | |
| 2. | Zie Afbeelding 2. Installeer de pluskabel van de accu (1) in de klem in de accuhouder. Leg de pluskabel van de accu aan de kant van de startmotor in een S-bocht. De aansluiting aan de accu ligt zo op de juiste plaats. | |
| 3. | Leg de draadboom van de achterste O2-sensor (2) door de klem (3). | |
| WAARSCHUWING Sluit eerst de pluskabel (+) van de accu aan. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00068a) MEDEDELING Sluit de kabels op de juiste accupolen aan. Indien u dit niet doet, kan het elektrische systeem van de motorfiets beschadigd raken. (00215a) | ||
| 4. | Zie Afbeelding 3. Monteer de accu. Haal de bevestiging van de pluspool van de accu aan tot 6,8–8,1 N·m (60–72 in-lbs). | |
| 5. | Monteer de minkabel van de accu aan het massapunt van de accu (1) voordat massadraden van accessoires worden aangesloten. | |
| 6. | Monteer de minkabel (2) op de accu. Haal de bevestiging van de minpool van de accu aan tot 6,8–8,1 N·m (60–72 in-lbs). | |
| 7. | Bevestig het zadel. |
| 1 | Clip |
| 2 | Lipjes |
| 3 | Accuhouder |
Afbeelding 1. Accuhouder
| 1 | Pluskabel van de accu |
| 2 | Draadboom achterste O2-sensor |
| 3 | Clip |
Afbeelding 2. Routing bedrading accuhouder
| 1 | Positieve (+) aansluitpunt |
| 2 | Negatieve (-) aansluitpunt |

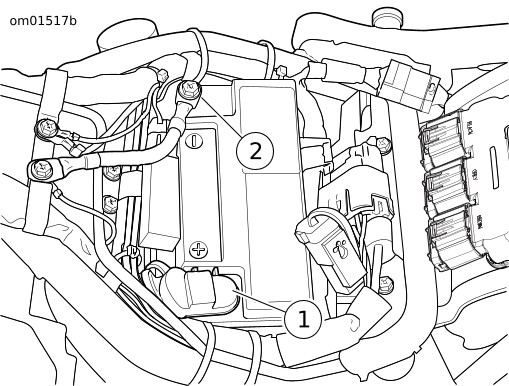

Afbeelding 3. Accu: Softail-modellen
