Forbruksvarer

BeskrivelseDelenummerStørrelse
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ)99642-976 ml (¼ fl oz)
Demontering
Rundt luftfilter
  1. Se Figur 1 eller Figur 2. Fjern luftfilterdekselet.
    1. Skru ut skruene (1).
    2. Ta av dekselet (2).
  2. Fjern filterelementet.
    1. Skru ut skruene (6).
    2. Fjern filterelementet (4) mens du trekker lufteslangen (5) fra elementet.
  3. Fjern lufteslangen (5) fra lufteboltene.
  4. Undersøk lufteslangen og beslaget for skade. Skift ved behov.
  5. Rengjør og undersøk filterelementet. Skift ved behov.
Ovalt luftfilter
  1. Se Figur 3. Fjern skruene til luftfiltertriminnsats.
    1. Fjern skruene for trimbeslaget (1).
    2. Fjern trimbeslaget (2).
  2. Fjern dekselet og filterelementet.
    1. Skru ut skruene (3).
    2. Ta av dekselet (4).
    3. Fjern filterelementet (5).
  3. Rengjør og undersøk filterelementet. Skift ved behov.
Luftfilterelement
MERK
  • Ikke slå filterelementet på en hard overflate for å slite løs skitt.
  • Ikke bruk luftfilterolje på papir-/nettingfilterelementene til Harley-Davidson.
    ADVARSEL
    Ikke bruk bensin eller løsningsmidler for å rengjøre filterelement. Brannfarlige rengjøringsmidler kan forårsake en brann i inntakssystemet, som kan resultere i dødsfall eller alvorlig skade. (00101a)
  1. Rengjør filterelementet.
    1. Vask filterelementet og pusteslangene i lunkent vann med et mildt vaskemiddel.
    2. La filterelementet lufttørke, eller blås med luft under lavt trykk fra innsiden.
    3. Hold filterelementet opp mot en sterk lyskilde. Elementet er tilstrekkelig rent når lyset er jevnt synlig gjennom mediet.
    4. Skift ut filterelementet hvis det er ødelagt eller hvis det ikke kan rengjøres tilstrekkelig.
Regnhette
Hvis utstyrt med ovalt luftfilter: Se Figur 3. I regn eller fuktig vær kan vann komme inn i motoren fordi filterelementet er eksponert. Når sykkelen er parkert, kan vann forårsake korrosjon eller skade i motoren. Ved kjøring kan vannet få motoren til å feiltenne. I regn eller fuktig vær setter du regnhetten (6) over luftfilterenheten for å minimere vanninntrenging.
Installering
Rundt luftfilter
  1. Se Figur 1 eller Figur 2. Monter filterelementet.
    1. Installer lufteslangen (5) på lufteboltene.
    2. Installer filterelementet (4) mens du skyver lufteslangen inn i elementet.
    3. Skru i skruene (6). Stram til 5,4–8,1 N·m (48–72 in-lbs).
  2. Sjekk at gummiforseglingen (3) er riktig forseglet og ikke er skadet. Skift ved behov.
  3. Monter luftfilterdekselet.
    1. Påfør LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) på skruens gjenger (1).
    2. Monter dekselet (2).
  4. Skru i skruen (1).
    1. Deksel for en skrue: Stram til et moment på 5,6–7,3 N·m (50–65 in-lbs).
    2. Deksel for fem skruer: Skru i skruene (1). Stram i et stjernemønster til 5,4–8,1 N·m (48–72 in-lbs).
Ovalt luftfilter
  1. Se Figur 3. Monter dekselet og filterelementet.
    1. Monter filterelementet (5).
    2. Monter dekselet (4).
    3. Skru i skruene (3). Stram til 5,7–6,75 N·m (50–60 in-lbs).
  2. Monter luftfiltertriminnsatsen.
    1. Sett inn trimbeslaget (2).
    2. Skru inn skruene for trimbeslaget (1). Stram til 3–3,6 N·m (27–32 in-lbs).
1Dekselskrue
2Deksel
3Pakning
4Filterelement
5Lufteslange
6Filterskruer (3)
Figur 1. Luftfilter: Enkel skrue

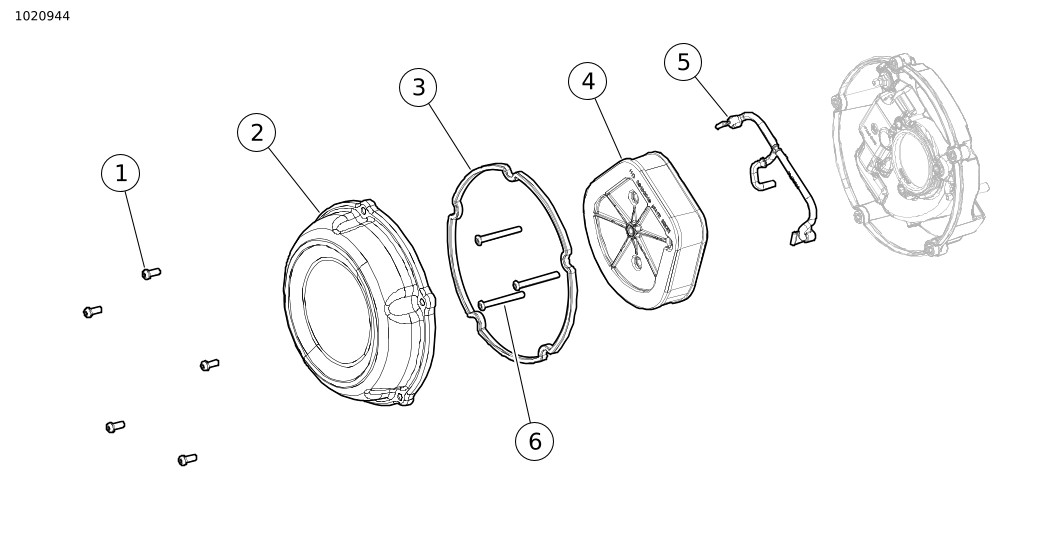

1Dekselskrue (5)
2Deksel
3Pakning
4Filterelement
5Lufteslange
6Filterskruer (3)
Figur 2. Luftfilter: Fem skruer

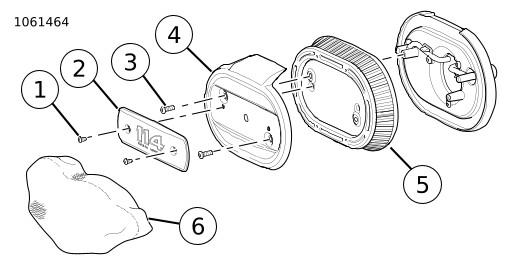

1Skrue (2)
2Trimbeslag
3Skrue (2)
4Deksel
5Filterelement
6Regnhette
Figur 3. Luftfilter: Oval
