Irrottaminen
1. Katso Kuva 1.
2. Kahden istuttava yksiosainen satula:
a. Irrota siipiruuvi (1).
b. Nosta satulan takaosaa (5) ja liu’uta satulan kieleke ulos rungosta.
c. Liu’uta satulaa eteenpäin irrottaen se tartuntahihnasta (4).
d. Irrota tartuntahihna (4) tarvittaessa.
3. Kahdenistuttava kaksiosainen satula:
a. Irrota siipiruuvi (1).
b. Irrota takasatula (3) siirtämällä sitä taaksepäin.
c. Irrota kiinnitysmutterit (2).
d. Nosta satulan takaosa (6) pois kiinnikkeistään ja liu’uta satulan kieleke ulos rungosta.
e. Irrota tartuntahihna (4) tarvittaessa.
4. Soolosatula:
a. Irrota siipiruuvi (1) tai kiinnitysmutterit (2).
b. Nosta satulan takaosaa (7 tai 8) ja liu’uta satulan kieleke ulos rungosta.
Asentaminen
1. Katso Kuva 1.
2. Kahden istuttava yksiosainen satula:
a. Asenna tartuntahihna (4) tarvittaessa.
b. Aseta satula (5) taaksepäin paikalleen tartuntahihnan läpi.
c. Siirrä satulaa eteenpäin, niin satulan kieleke kohdistuu runkoon ja satulan takaosaan.
d. Asenna siipiruuvi (1). Kiristä.
Vääntömomentti: 1,7–3,4 N·m (15–30 in-lbs)
3. Kahdenistuttava kaksiosainen satula:
a. Asenna tartuntahihna (4) tarvittaessa.
b. Aseta satulan etuosan kieleke rungossa olevaan kanavaan.
c. Asenna kiinnitysmutterit (2).
d. Liu’uta takasatulan kolot (3) satulan kiinnitysmuttereihin.
e. Asenna siipiruuvi (1). Kiristä.
Vääntömomentti: 1,7–3,4 N·m (15–30 in-lbs)
4. Soolosatula:
a. Aseta satulan etuosan kieleke rungossa olevaan kanavaan.
b. Asenna siipiruuvi (1) tai kiinnitysmutterit (2). Kiristä.
Vääntömomentti: 1,7–3,4 N·m (15–30 in-lbs)
5. Varmista satulan kiinnitys vetämällä sitä ylöspäin.
1Siipiruuvi
2Kiinnitysmutteri (2)
3Takasatula
4Tartuntahihna
5Kahden istuttava yksiosainen satula
6Kahden istuttava kaksiosainen satula
7Soolosatulan kaksiosainen kiinnike
8Soolosatulan yksiosainen kiinnike

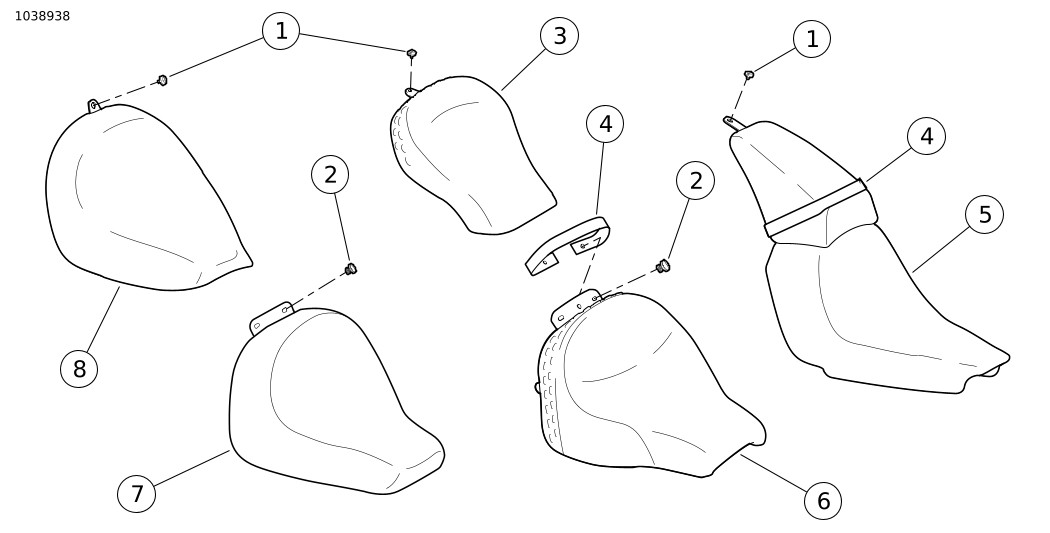

Kuva 1. Satula: Softail-mallit
