VAROITUS

Automaattisesti syttyvän ajovalon ansiosta muiden ajoneuvojen kuljettajat huomaavat moottoripyörän helpommin. Varmista, että ajat aina ajovalo päällä. Kuljettajan huono näkyvyys liikenteessä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00030b)

Valmistele

1.	Tarkista rengaspaineet.
2.	Säädä takaiskunvaimentimen esijännitys kuljettajalle ja tarkoitetulle kuormalle sopivaksi.
3.	Täytä polttoainesäiliö tai lisää yhtä paljon painolastia.

Kohdistuksen tarkistaminen

1.	Katso Kuva 1. Pysäköi moottoripyörä kohtisuoraan (1) seinään nähden.
2.	Aseta moottoripyörän etäisyys seinästä etuakseliin. Etäisyys: 7,6 m (25 ft)
3.	Piirrä pystysuora keskiviiva (2) seinään kohdistettuna linjan (1) kanssa.
4.	Suuntaa kuormitetun moottoripyörän etupyörä suoraan kohti seinää. Mittaa etäisyys (4) lattiasta ajovalon keskikohtaan.
5.	Piirrä vaakaviiva (5) pystyviivan (2) läpi käyttäen samaa korkeusmittausta kuin lähivalopolttimon keskilinjalle (4).
6.	Kohdista valokeilan keskipiste vaakaviivaan (5), kun ajovalo on lähivalolla.
7.	Säädä ajovaloa tarvittaessa.

1	Kohtisuora viiva
2	Pystyviiva
3	7,6 m (25 ft)
4	Lähivalopolttimon keskiviiva
5	Vaakaviiva

Kuva 1. LED-ajovalon kohdistaminen

Säädä

Pyöreä: FLHC, FLDE, FXBB ja FXLR:

1.	Katso Kuva 2. Säädä ajovalon vaakasuuntausta. a. Löysennä vaakasuuntauksen säätöruuvia (2). Kohdista ajovalo suoraan eteenpäin säätämällä valoa vaakasuunnassa. b. Kiristä vaakasuuntauksen säätöruuvi: Vääntömomentti: 25–40,6 N·m (18–30 ft-lbs) FLHC, FLDE Vääntömomentti: 29,8–37,9 N·m (22–28 ft-lbs) FXBB, FXLR
2.	Säädä ajovalon pystysuuntausta. a. Löysennä pystysuuntauksen säätöruuvia (1). Säädä ajovaloa pystysuunnassa, kunnes valokeilan keskikohta osuu vaakaviivaan. b. Kiristä pystysuuntauksen säätöruuvi (1): Vääntömomentti: 36,6–43,3 N·m (27–32 ft-lbs)

Pyöreä: FLSB, FLSL:

1.	FLSB: Irrota kate. Katso Käyttäminen → Kate. HUOMAUTUS Vaakasuuntausta ei voi säätää FLSB- ja FLSL-ajovaloissa.
2.	Katso Kuva 2. Säädä ajovalon pystysuuntausta. a. Löysennä pystysuuntauksen säätöruuvia (1). Säädä ajovaloa pystysuunnassa, kunnes valokeilan keskikohta osuu vaakaviivaan. b. Kiristä pystysuuntauksen säätöruuvi (1): Vääntömomentti: 36,6–43,3 N·m (27–32 ft-lbs)
3.	FLSB: Asenna kate.

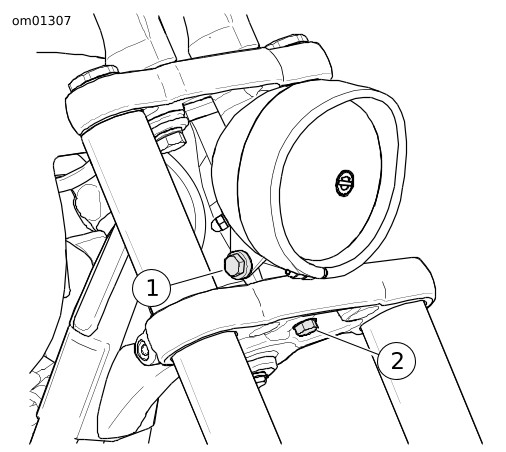

1	Pystysuuntauksen säätöruuvi
2	Vaakasuuntauksen säätöruuvi

Kuva 2. Ajovalon säätäminen

FXBR/S ja FXFB/S

1.	Katso kohdat Kuva 3 ja Kuva 4. Löysennä pystysuuntauksen säätöruuvia (3). Säädä ajovaloa pystysuunnassa, kunnes valokeilan keskikohta osuu vaakaviivaan.
2.	Kiristä pystysuuntauksen säätöruuvi (3): Vääntömomentti: 13,5–17,6 N·m (10–13 ft-lbs) FXBR/S Vääntömomentti: 14,9–19 N·m (11–14 ft-lbs) FXFB/S

1	FXBR/S-ajovalo
2	Asennuspidike
3	Ruuvi

Kuva 3. Ajovalon säätäminen

1	FXFB/S-ajovalo
2	Asennuspidike
3	Ruuvi (2)

Kuva 4. Ajovalon säätäminen

FLFB/S

1.	Katso Kuva 5. Kierrä vaakasuuntauksen säätöruuvia (1). Kohdista ajovalo suoraan eteenpäin säätämällä valoa vaakasuunnassa.
2.	Kierrä pystysuuntauksen säätöruuvia (2). Säädä ajovaloa pystysuunnassa, kunnes valokeilan keskikohta osuu vaakaviivaan.

1	Vaakasuuntauksen säätöruuvi
2	Pystysuuntauksen säätöruuvi

Kuva 5. Ajovalon säätäminen

Ajovalon vaihtaminen

Ajovalossa ei ole vaihdettavaa polttimoa. Vaihda vikatilanteessa koko yksikkö. Vie pyörä huoltoon Harley-Davidson-jälleenmyyjälle.
