Généralités
Emplacement
Voir Figure 1 . Les 17 caractères du VIN sont gravés sur le côté droit du cadre près de la colonne de direction. Dans certains marchés, une étiquette VIN imprimée est également attachée au tube descendant avant.
VIN abrégé
Un numéro d'identification de véhicule (VIN) abrégé, indiquant le modèle de véhicule, le type de moteur, l'année-modèle et le numéro de séquence, est gravé sur le côté gauche du carter moteur, entre les cylindres du moteur.
REMARQUE
Lors de la commande de pièces ou en cas de questions concernant la moto, toujours fournir le numéro d'identification de véhicule (VIN) complet à 17 caractères.
| 1 | Identification Numéro d'identification de véhicule (VIN) |
| 2 | VIN étiquette |

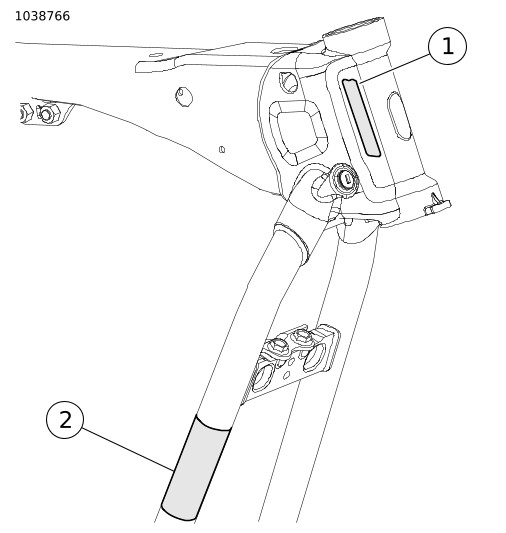

Figure 1. Emplacements du VIN
Figure 2. VIN typique des Harley-Davidson : Modèles Softail de 2018
Tableau 1. Décomposition du VIN des Harley-Davidson : Modèles Softail de 2018
POSITION | DESCRIPTION | VALEURS POSSIBLES | |
|---|---|---|---|
1 | Identificateur mondial du fabricant | 1HD = Fabriqué à l'origine aux États-Unis 5HD = Fabriqué initialement aux États-Unis pour être vendu hors des États-Unis 932 = Fabriqué à l'origine au Brésil MEG = Fabriqué à l'origine en Inde | |
2 | Type de moto | 1 = Moto lourde (901 cm3 ou plus) | |
3 | Modèle | Voir le tableau des VIN. | |
4 | Type de moteur | J=Milwaukee Eight™ 107 (1 753 cm3) refroidi par air, à injection de carburant, équilibré K=Milwaukee Eight™ 114 (1 868 cm3) refroidi par air, à injection de carburant, équilibré | |
5 | Étalonnage/configuration, introduction | Introduction normale 1 = Américain (USA) 3 = Californie (CAL) A = Canada (CAN) C = HDI E = Japon (JPN) G = Australie (AUS) J = Brésil (BRZ) L = Asie-Pacifique (APC) N = Inde (IND) | Milieu d'année ou introduction spéciale 2, 4 = Américain (USA) 5, 6 = Californie (CAL) B = Canada (CAN) D = HDI F = Japon (JPN) H = Australie (AUS) K = Brésil (BRZ) M = Asie-Pacifique (APC) P = Inde (IND) |
6 | Chiffre de contrôle VIN | Peut être de 0 à 9 ou X | |
7 | Année-modèle | J=2018 | |
8 | Usine de montage | B = York, PA USA C = Kansas City, MO États-Unis D = H-D Brésil-Manaus, Brésil (CKD) N = Haryana (Inde) (Bawal, district de Rewari) | |
9 | Numéro de série | Variable | |
Tableau 2. Codes VIN des modèles : Modèles Softail de 2018
CODE | MODÈLE | CODE | MODÈLE |
|---|---|---|---|
YA | FLHC Heritage Classic | YK | FXFB Fat Bob® |
YB | FLHCS Heritage Classic 114 | YL | FXFBS Fat Bob® 114 |
YC | FLDE Deluxe | YM | FLSB Sport Glide® |
YD | FLSL Softail® Slim™ | YN | FXLR Low Rider® |
YE | FXBR Breakout® | YP | FLHCS ANV Heritage Classic 114 Édition 115e anniversaire |
YF | FLFB Fat Boy® | YR | FLFBS ANV Fat Boy® 114 Édition 115e anniversaire |
YG | FLFBS Fat Boy® 114 | YS | FLFBS ANX Fat Boy® 114 Édition 115e anniversaire |
YH | FXBRS Breakout® 114 | YT | FXBRS ANX Breakout® 114 Édition 115e anniversaire |
YJ | FXBB Street Bob® |
