Шыєын материалдары
| Сипаттама | БӨЛШЕК НӨМІРІ | Ґлшем |
|---|---|---|
| LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243 ОРТАША КҮШТІ РЕЗЬБАЛЫ ҚҰЛЫПТАҒЫШЫ ЖӘНЕ БЕКІТКІШІ) (КӨК) | 99642-97 | 6 ml (¼ fl oz) |
Алып тастау
Дөңгелек ауа тазалау құралы
- Бұрамаларды (1) алып тастаңыз.
- Қақпақты (2) алып тастаңыз.
- Сүзгі элементін алыңыз.
- Бұрамаларды (6) алып тастаңыз.
- Сапун түтігін (5) элементтен тарту кезінде сүзгі элементін (4) алыңыз.
- Сапун бұрандамаларынан сапун түтігін (5) алып тастаңыз.
- Тыныс түтігі мен фитингілерді зақымға тексеріңіз. Қажет болса, ауыстырыңыз.
- Сүзгі элементін тазалап тексеріңіз. Қажет болса, ауыстырыңыз.
Сопақ ауа тазалау құралы
- 3 суреті көріңіз. Ауа тазалау құралы әрлеу ендірмелерін алыңыз.
- Әрлеу ендірмелері бұрамаларын (1) алыңыз.
- Әрлеу ендірмелерін (2) алып тастаңыз.
- Қақпақ пен сүзгі элементін алыңыз.
- Бұрамаларды (3) алып тастаңыз.
- Қақпақты (4) алып тастаңыз.
- Сүзгі элементін (5) алып тастаңыз.
- Сүзгі элементін тазалап тексеріңіз. Қажет болса, ауыстырыңыз.
Сүзгі элементін тазалау
ЕСКЕРТПЕ
- Лайды кетіру үшін сүзгі элементін қатты бетке соқпаңыз.
- Harley-Davidson қағаз/торлы ауа сүзгісінің элементінде ауа сүзгісінің майын пайдаланбаңыз.
- Сүзгі элементін тазалаңыз.
- Сүзгі элементін және сапун түтіктерін жұмсақ тазалау құралы қосылған жылы сумен жуыңыз.
- Сүзгі элементін өздігінен кебуі қажет немесе іштен төмен қысымда қысылған ауаны пайдаланыңыз.
- Сүзгі элементін күшті жарық көзінде ұстаңыз. Жарық материалдан бірқалыпты көрінген кезде элемент жеткілікті түрде таза болады.
- Егер сүзгі элементі зақымдалса немесе сүзгі материалын дұрыстап тазалау мүмкін болмаса, оны ауыстырыңыз.
ЕСКЕРТУСүзгі элементін тазалау үшін бензинді немесе еріткіштерді пайдаланбаңыз. Жанғыш тазалау құралдары кіріс жүйесінің өртенуіне себеп болып, өлімге немесе ауыр жарақат алуға әкелуі мүмкін. (00101a)
Жаңбыр шұлығы
Егер ауа тазалау құралымен жабдықталса:3 суреті көріңіз. Дымқыл не жауын жағдайларында сүзгі элементі ашылып қалатындықтан, су қозғалтқышқа кіруі мүмкін. Тұраққа қойған кезде, су қозғалтқыштың ішкі коррозиясына немесе зақымдалуына себеп болуы мүмкін. Іске қосқан кезде су қозғалтқышта тұтануды өткізгіш шықпауына себеп болуы мүмкін. Дымқыл не жауын жағдайларында жаңбыр шұлығын (6) ауа тазалағыш жинағына орнатып, судың кіруіне азайтыңыз.
Орнату
Дөңгелек ауа тазалау құралы
- Сапун түтігін (5) сапун бұрандамаларына орнатыңыз.
- Сапун түтігін элементке басқан кезде сүзгі элементін (4) орнатыңыз.
- Бұрамаларды (6) орнатыңыз. 5,4–8,1 N·m (48–72 in-lbs) бекітіңіз.
- Резеңке бекітпе (3) дұрыс орнатылғанын және зақымдалмағанын тексеріңіз. Қажет болса, ауыстырыңыз.
- Ауа тазалау құралы қақпағын орнатыңыз.
- Бұранда резьбаларына (1) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243 ОРТАША КҮШТІ РЕЗЬБАЛЫ ҚҰЛЫПТАҒЫШЫ ЖӘНЕ БЕКІТКІШІ) (КӨК) (99642-97) қолданыңыз.
- Қақпақты (2) орнатыңыз.
- Бұраманы (1) орнатыңыз.
- Жалғыз бұрамалы қақпақ: 5,6–7,3 N·m (50–65 in-lbs) бекітіңіз.
- Бес бұрамалы қақпақ: Бұрамаларды (1) орнатыңыз. Жұлдызшалы үлгіге 5,4–8,1 N·m (48–72 in-lbs) бекітіңіз.
Сопақ ауа тазалау құралы
- 3 суреті көріңіз. Қақпақ пен сүзгі элементін орнатыңыз.
- Сүзгі элементін (5) орнатыңыз.
- Қақпақты (4) орнатыңыз.
- Бұрамаларды (3) орнатыңыз. 5,7–6,75 N·m (50–60 in-lbs) бекітіңіз.
- Ауа тазалау құралы әрлеу ендірмелерін орнатыңыз.
- Әрлеу ендірмелерін (2) орнатыңыз.
- Әрлеу ендірмелері бұрамаларын (1) орнатыңыз. 3–3,6 N·m (27–32 in-lbs) бекітіңіз.
| 1 | Бітеуіш-бұранда |
| 2 | Қақпақ |
| 3 | Бекітпе |
| 4 | Сүзгі элементі |
| 5 | Сапун түтігі |
| 6 | Сүзгі бұрамалары (3) |
1 суреті. Ауаны тазалау құралы: Жалғыз бұрама
| 1 | Бітеуіш-бұрама (5) |
| 2 | Қақпақ |
| 3 | Бекітпе |
| 4 | Сүзгі элементі |
| 5 | Сапун түтігі |
| 6 | Сүзгі бұрамалары (3) |
2 суреті. Ауаны тазалау құралы: Бес бұрама

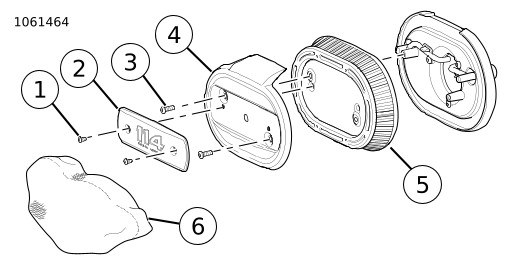

| 1 | Бұрама (2) |
| 2 | Әрлеу ендірмелері |
| 3 | Бұрама (2) |
| 4 | Қақпақ |
| 5 | Сүзгі элементі |
| 6 | Жаңбыр шұлығы |
3 суреті. Ауаны тазалау құралы: Сопақ
