Қауіпті жылтылдайтын 4 жолды жарық дабылы
1 суреті көріңіз. Қауіп қосқышы (1) 4 жолмен жыпылықтайтын режимде мотоциклді қалдыруға пайдаланылады. Көмек келгенше шамдар көмегімен оталдыруды өшіріп, мотоциклді қалдырып кетуге болады. 1 кестесі қараңыз.
  1. OFF/RUN (Өшіру/Іске қосу) қосқышы Run (Іске қосу) күйінде тұрғанда, 4 жолды жыпылықтағыштарды іске қосу үшін қауіпті ескерту үшбұрышын басыңыз.
    2. ЕСКЕРТПЕ
    • 4 жақты жарық дабылдарын қосу кезінде және жарық дабылдарын болдырмау кезінде пульт болуы қажет.
    • OFF/RUN (Өшіру/Іске қосу) қосқышының күйіне қарамастан көлік құралы аударылған кезде төрт жақты шамдар жыпылықтайды. Көріңіз Жұмыс → Аударудан кейін іске қосу.
  2. OFF/RUN (Өшіру/Іске қосу) қосқышын өшіру күйіне қойыңыз. 4 жақты жарық дабылдары 2 сағаттай немесе жүргізушімен болдырмағанға дейін жыпылықтайды.
  3. Болдырмау үшін, OFF/RUN (Өшіру/Іске қосу) қосқышын Run (Іске қосу) күйіне ауыстырыңыз. Іске қосу қосқышы үстіндегі ескерту үшбұрышын басыңыз.
Іске қосу
1 суреті көріңіз. Іске қосу қосқышы (5) оң жақ басқару құралы модулінде қосылады. 1 кестесі қараңыз.
  1. OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышын іске қосу (3) күйіне ауыстырыңыз. Берілістер қорабын нейтрал күйге бұрыңыз. Нейтрал (жасыл) индикаторы жанады. Көріңіз Жұмыс → Қозғалтқышты іске қосу.
  2. Стартер қозғалтқышын басқару үшін іске қосу ауыстырып-қосқышын (5) басыңыз.
    3. ЕСКЕРТПЕ
    • Стартер белсендірілген кезде аккумулятор жүктемесін азайту үшін фара өшеді.
    • Егер қозғалтқыш іске қосылмаса, стартер қозғалтқышы он секунд жұмыс істеп, тоқтайды. Іске қосу қосқышын босатыңыз. Әрекетті қайталау үшін іске қосу қосқышын басыңыз. Қозғалтқышты бірнеше сәтсіз іске қосу әрекетінен кейін Harley-Davidson дилеріне хабарласыңыз.
OFF (Өшіру)
1 суреті көріңіз. Қозғалтқышты өшіру үшін қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышын Off (Өшіру) (2) күйіне басыңыз. 1 кестесі қараңыз.
RUN (Іске қосу)
1 суреті көріңіз. Қозғалтқышты оталдырып, жұмыс істету үшін қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышын Run (Іске қосу) (3) күйіне басыңыз. Қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) қосқышы қозғалтқышты қосу үшін Run (Іске қосу) күйінде болуы керек. 1 кестесі қараңыз.
Оң жақ бұрылыс сигналы
Белсендіру:
1 суреті көріңіз. Оң жақ бұрылыс сигналын белсендіру үшін оң жақ бұрылыс сигналы қосқышын (4) басыңыз. 1 кестесі қараңыз.
Болдырмау:
Қолмен реттелетін жұмыс: Оң жақ бұрылыс сигналын болдырмау үшін оң жақ бұрылыс сигналы қосқышын басыңыз.
Автоматты жұмыс: Көліктің жылдамдығына, тез жүруіне және бұрылыстың аяқталуына байланысты толық бұрылыс анықталғанда, бұрылыс сигналының шамдарынан автоматты түрде бас тартылады.
Көліктің жылдамдығы 7 mph (11 km/h) көп болған кезде, бұрылыс сигналы ұзақ уақытқа (20 рет жыпылықтау) қосылса да шамдардан бас тартылады. Егер мотоцикл тоқтаса немесе өз жылдамдығынан баяу қозғалса, бұрылыс сигналы жыпылықтай береді.
ЕСКЕРТПЕ
Алдыңғы бұрылыс сигналы шамдары қосылатын шамдар ретінде жұмыс істейді. Бұл мүмкіндік барлық нарықтарда қолжетімсіз болуы мүмкін.
1Қауіп
2Өшіру
3Іске қосу
4Оң жақ бұрылыс сигналы
5Іске қосу

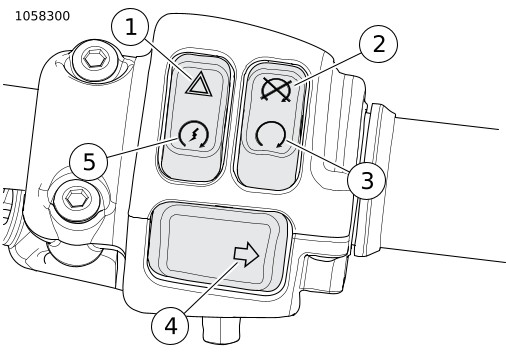

1 суреті. Оң жақ басқару құралы қосқыштары
1 кестесі. Оң жақ басқару құралы қосқыштары
ҚОСҚЫШ
АТЫ
ҚЫЗМЕТ
Қауіп
4 жақты дабыл жарықтарын белсендіру үшін басыңыз.
Іске қосу
Қозғалтқышты іске қосу үшін басыңыз.
Өшіру
Қозғалтқышты тоқтату немесе қозғалтқыштың іске қосылуын болдырмау үшін басыңыз.
Іске қосу
Қозғалтқыштың іске қосылуына мүмкіндік беру үшін басыңыз.
Оң жақ бұрылыс индикаторы
Оң жақ бұрылыс сигналын беру үшін басыңыз.
