ХАБАРЛАНДЫРУ
Кофра рама(лар)ы толығымен орнатылып, бекіту жабдығымен берік бекітілгенін тексеріңіз. Дұрыс істемеу кофралардың ажыратылуына немесе зақымдалуына себеп болады. (00171b)
ЕСКЕРТУКофра салмағының жүктемесінен асыруға болады. Әр сөмкеге тең салмақ салыңыз. Кофрадағы тым көп салмақ бақылау жоғалтуға әкеліп, өлім не ауыр жарақат жағдайларын тудыруы мүмкін. (00383a)
ЕСКЕРТПЕ
Максималды кофра салмағы әр кофра үшін 6,80 kg (15 lb) құрайды.
Ашу
| 1. | 1 суреті көріңіз. Бекітпелі сөмкені құлыптан босатыңыз. a. Кілтті құлыпқа (1) салып, төрттен бір бұрылысқа сағат тіліне қарсы бұраңыз. b. Кілтті алыңыз. | |
| 2. | Ысырма иінтірегін (2) көтеріңіз. | |
| 3. | Сыртқы жармасын (3) ішкі жармасынан тартумен кофраны ашыңыз. |
Жабу
| 1. | 1 суреті көріңіз. Кофраны жабыңыз. a. Сыртқы жарманы (3) көтерумен жарманы жабыңыз. b. Кофраның сыртқы жармасын жабулы ұстап, ысырма иінтірегін (2) түсіріңіз. | |
| 2. | Кофраны құлыптаңыз. a. Кілтті құлыпқа (1) салып, төрттен бір бұрылысқа сағат тілімен бұраңыз. b. Кілтті алыңыз. |
Алып тастау
| 1. | 1 суреті көріңіз. Кофраның сыртқы жармасын (3) ашыңыз. | |
| 2. | Сыртқа тартып, құлыптау тұтқасын (4) құлыптан босатулы күйге (5) бұраңыз. | |
| 3. | Кофраның сыртқы жармасын жауып, ысырма иінтірегін (2) түсіріңіз. | |
| 4. | 3 суреті көріңіз. Кофра бекіту өзегін (4) бекіту кронштейнін бекітетін төлкеден (5) ажырату үшін, кофраны артқа сырғытыңыз. | |
| 5. | Кофраны мотоциклден тыс көтеріп шығарыңыз. |
Орнату
| 1. | 1 суреті көріңіз. Кофраның сыртқы жармасын (3) ашыңыз. | |
| 2. | Сыртқа тартып, құлыптау тұтқасын (4) құлыптан босатулы күйге (5) бұраңыз. | |
| 3. | 2 суреті және 3 суреті бөлімдерін көріңіз. Кофра бекіту кронштейнін (2) бекіту қадаларына (3) салып, кофра бекіту өзегін (4) бекіту кронштейнін бекітетін төлкемен (5) туралаңыз. Кофраны толығымен алға сырғытыңыз. | |
| 4. | ЕСКЕРТПЕ Құлыптау тұтқасы босатылғанда көрсетілетін индикатор жалаушасы. Мотоцикл кофрасын құлыптауға немесе босатуға пайдаланылатын индикатор жалаушасын (1) пайдаланбаңыз. | |
| 5. | Индикатор жалаушасы (1) көрсетілмейтінін және кофра қауіпсіз бекітілгенін тексеріңіз. | |
| 6. | Кофраның беріктігін тексеру үшін артқы тартыңыз. | |
| 7. | Кофраны жабыңыз. |
ЕСКЕРТУЖолаушыға кофраны бекіту түйіні ретінде пайдалануына мүмкіндік бермеңіз. Жүргізу барысында жолаушыларға арналған бекіту түйінін дұрыс пайдаланбау өлімге немесе ауыр жарақат алуға себеп болады. (00081a)
ЕСКЕРТУИесінің нұсқаулығында «ҚАУІПСІЗДІК БІРІНШІ бөлімі» бөліміндегі «АКСЕССУАРЛАР МЕН ЖҮКТЕР» бөлімін қараңыз. Жүкті дұрыс емес салу немесе керек-жарақтарды дұрыс емес орнату құрамдастар жұмыс қатесіне тудырып, өлімге не ауыр жарақатқа әкелуі мүмкін тұрақтылыққа, пайдалануға және жұмыс өнімділігіне кері әсер етуі ықтимал. (00021c)
Кофраны дұрыс жүктеу үшін, Керек-жарақтар және жүк бөлімін қараңыз Ең бастысы қауіпсіздік → Қауіпсіз пайдалану ережелері.
| 1 | Құлыптау |
| 2 | Ысырма иінтірегі |
| 3 | Сыртқы жарма |
| 4 | Құлыптау тұтқасы |
| 5 | Құлыптан босатулы күйі |
| 6 | Құлыптаулы күй |
1 суреті. Кофраны құлыптау тұтқасы

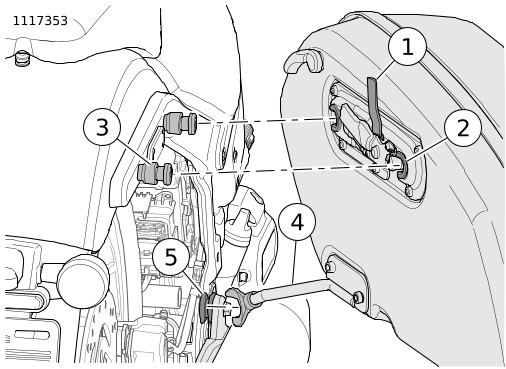

| 1 | Индикатор жалаушасы (құлыптан босатулы күй) |
| 2 | Бекітетін кронштейн |
| 3 | Бекіту қадасы (2) |
| 4 | Бекіту өзегі |
| 5 | Кронштейн бекітетін төлкені бекіту |
2 суреті. Кофра бекіту кронштейні
| 1 | Индикатор жалаушасы (құлыптан босатулы күй) |
| 4 | Бекіту өзегі |
| 5 | Кронштейн бекітетін төлкені бекіту |
3 суреті. Кофраны бекіту өзегі
