| 1. | Қозғалтқыш қалыпты жұмыс температурасына жеткенше мотоциклді іске қосыңыз. Қозғалтқышты өшіріңіз. | |
 ЕСКЕРТУСұйықтықты ауыстыру кезінде шиналарға, дөңгелектерге немесе тежегіштерге май немесе сұйықтық кірмеуін қадағалаңыз. Тартуына кері әсер етіп, мотоциклді басқару мүмкіндігін жоғалтуға, салдарынан өлімге және ауыр жарақат алуға әкелуі мүмкін. (00047d) | ||
| 2. | Мотоциклді жер бетіне тік күйде (тұрақтауға арналған аяққа қоймай) қойыңыз. | |
| 3. | 1 суреті қараңыз. Негізгі корпус қорабынан төгіңіз. | |
| 4. | Ағызатын тығын магнитін тазалаңыз. Егер тығында көп қоқыс болса, корпус қорабы құрамдастарының жағдайын тексеріңіз. | |
| 5. | Ағызатын тығынын жаңа О тәріздес сақинамен орнатыңыз. Бекітіңіз. Айналдыру моменті: 19–28,5 N·m (14–21 ft-lbs) Негізгі корпус қорабының ағызатын тығыны |
1 суреті. Корпус қорабының ағызатын тығынын алып тастау/орнату
| 6. | 3 суреті көріңіз. Бұрамаларды (3) фрикционның қарайтын қақпағын (2) алыңыз. | |
| 7. | Бекітпені (1) алып тастаңыз. Негізгі қақпақ пен тексеру қақпағындағы ойықтағы майды сүртіңіз. ЕСКЕРТПЕ FLSB негізгі қақпақтағы ойыққа берік орнатылған. | |
ХАБАРЛАНДЫРУ Негізгі корпус қорабына майды артық құймаңыз. Артық толтыру ауыр ілінісу қосылысына, дұрыс өшірілмеуіне, ілінісу жалғастырғышының қажалуы немесе қозғалтқыштың бос жүрісінде бейтарап күйді табу қиындығына себеп болады. (00199b) | ||
| 8. | Май қосыңыз. a. FORMULA+ БЕРІЛІС ҚОРАБЫ МЕН НЕГІЗГІ ТІЗБЕКТІ МАЙЛАУШЫСЫН, SCREAMIN EAGLE SYN3 ТОЛЫҚ СИНТЕТИКАЛЫҚ МОТОЦИКЛ МАЙЫН 20W50, SYN 15W-50 НЕМЕСЕ SCREAMIN' EAGLE 80W140-ты муфта тексеру қақпағын ашу арқылы құйыңыз. 1 кестесі қараңыз. b. 2 суреті қараңыз. Дұрыс деңгейі шамамен қысым тақтасының OD (СД) астында. |
1 кестесі. Негізгі тізбек қорабының майы
МӨЛШЕРІ* | ҚҰРҒАҚ ТОЛТЫРУ** | СУЛЫ ТОЛТЫРУ*** | ||
|---|---|---|---|---|
Oz | L | Oz | L | |
Кең негізгі | 46 | 1,36 | 42 | 1,24 |
Тар негізгі | 40 | 1,18 | 36 | 1,06 |
* Мөлшері шамалас. Көлік тік тұрғанда OD (СД) қысым тақтасының астына дейін толтырыңыз. ** Қақпағы алынған және орнатылған. *** Май тек ағызатын тығыннан ақты. | ||||

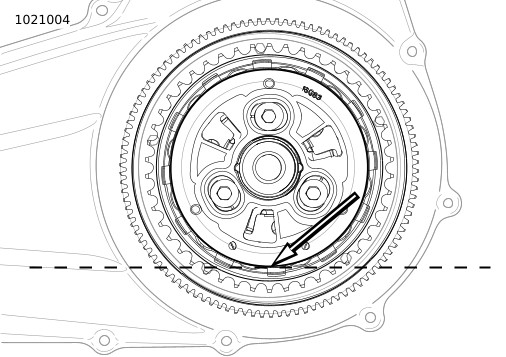

2 суреті. Негізгі тізбек қорабының майының деңгейі
| 9. | Фрикционның қарайтын қақпағын және жаңа бекітпені орнатыңыз: a. 3 суреті көріңіз. Жаңа бекітпені (1) қақпақтағы ойыққа орнатыңыз. b. Фрикционның қарайтын қақпағын бұрамалармен және серіппелі тісті тығырықтармен (3) бекітіңіз. c. 4 суреті қараңыз. Көрсетілген ретпен бекітіңіз. Айналдыру моменті: 9,5–12,2 N·m (84–108 in-lbs) Ілінісуді тексеру қақпағы бұрандалары (FLSB үлгісінен басқалары) Айналдыру моменті: 2,8–3,9 N·m (25–35 in-lbs) Ілінісуді тексеру қақпағы бұрандалары (FLSB) |
| 1 | Бекітпе |
| 2 | Фрикционның қарайтын қақпағы |
| 3 | Серіппелі тісті тығырықты (5) бұрама |
3 суреті. Ілінісу қақпағы (әдепкі)
4 суреті. Ілінісу қақпағын бекіту реті
