Spotrebný materiál

Popis	Č. dielu	Veľkosť
Zaisťovač a tesniaci tmel so strednou pevnosťou (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)	99642-97	6 ml (¼ fl oz)

Demontáž

Kruhový vzduchový filter

Pozrite Obrázok 1 alebo Obrázok 2. Demontujte kryt vzduchového filtra.
1. Demontujte skrutky (1).
2. Odstráňte kryt (2).
Odmontujte vložku filtra.
1. Demontujte skrutky (6).
2. Demontujte vložku filtra (4) a pritom ťahajte odvetrávaciu rúrku (5) z vložky filtra.
Odmontujte odvetrávaciu rúrku (5) zo skrutiek odvetrávacieho otvoru.
Skontrolujte prípadné poškodenie odvetrávacej rúrky a prírubových spojov. V prípade potreby ho vymeňte.
Vyčistite a skontrolujte vložku filtra. V prípade potreby ho vymeňte.

Oválny vzduchový filter

Pozrite Obrázok 3. Demontujte krycí štítok vzduchového filtra.
1. Demontujte skrutky krycieho štítku (1).
2. Odstráňte ozdobný štítok (2).
Demontujte kryt a vložku filtra.
1. Demontujte skrutky (3).
2. Odstráňte kryt (4).
3. Demontujte vložku filtra (5).
Vyčistite a skontrolujte vložku filtra. V prípade potreby ho vymeňte.

Čistenie vložky filtra

POZNÁMKA

Nepokúšajte sa uvoľniť nečistoty udieraním vložkou filtra o tvrdý povrch.
Na papierovú alebo drôtenú sieťovinu vložky filtra Harley-Davidson nepoužívajte čistiaci olej na vzduchové filtre.

VÝSTRAHA

Vložku filtra nečistite benzínom ani rozpúšťadlami. Horľavé čistiace prostriedky môžu spôsobiť vznietenie v sacej sústave, čo môže mať za následok smrť alebo ťažké zranenie osôb. (00101a)

Vyčistite vložku filtra.
1. Vložku filtra a odvetrávacie rúrky umyte vlažnou vodou s jemným saponátom.
2. Nechajte vložku filtra voľne vyschnúť alebo ju vysušte fúkaním vzduchu s nízkym tlakom do jej vnútornej časti.
3. Prezrite vložku filtra proti silnému svetlu. Vložka je dostatočne čistá, ak svetlo rovnomerne preniká cez materiál.
4. Vložku filtra vymeňte, ak je poškodená alebo ak nie je možné filtračné médium dostatočne vyčistiť.

Návlek proti dažďu

Ak je motocykel vybavený oválnym vzduchovým filtrom: Pozrite Obrázok 3. Za mokra alebo pri daždi môže voda vniknúť do motora, pretože je vložka filtra odkrytá. Po zaparkovaní môže voda spôsobiť koróziu a poškodenie vnútri motora. Počas jazdy môže voda spôsobiť vynechávanie motora. Za mokra alebo pri daždi nasaďte na zostavu vzduchového filtra návlek proti dažďu (6), ktorý minimalizuje riziko vniknutia vody.

Montáž

Kruhový vzduchový filter

Pozrite Obrázok 1 alebo Obrázok 2. Namontujte vložku filtra.
1. Namontujte odvetrávaciu rúrku (5) na skrutky odvetrávacieho otvoru.
2. Namontujte vložku filtra (4) a pritom tlačte odvetrávaciu rúrku do vnútra filtra.
3. Namontujte skrutky (6). Utiahnite uťahovacím momentom 5,4–8,1 N·m (48–72 in-lbs).
Skontrolujte, či je gumové tesnenie (3) správne usadené a či nie je poškodené. V prípade potreby ho vymeňte.
Namontujte kryt vzduchového filtra.
1. Na závity skrutky (1) naneste prípravok Zaisťovač a tesniaci tmel so strednou pevnosťou (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97).
2. Nasaďte kryt (2).
Namontujte skrutku (1).
1. Kryt s jednou skrutkou: Utiahnite uťahovacím momentom 5,6–7,3 N·m (50–65 in-lbs).
2. Kryt s piatimi skrutkami: Namontujte skrutky (1). Uťahujte postupne do hviezdy uťahovacím momentom 5,4–8,1 N·m (48–72 in-lbs).

Oválny vzduchový filter

Pozrite Obrázok 3. Namontujte kryt a vložku filtra.
1. Namontujte vložku filtra (5).
2. Nasaďte kryt (4).
3. Namontujte skrutky (3). Utiahnite uťahovacím momentom 5,7–6,75 N·m (50–60 in-lbs).
Namontujte krycí štítok vzduchového filtra.
1. Nasaďte ozdobný štítok (2).
2. Namontujte skrutky ozdobného štítka (1). Utiahnite uťahovacím momentom 3–3,6 N·m (27–32 in-lbs).

1	Skrutka krytu
2	Kryt
3	Tesnenie
4	Vložka filtra
5	Odvetrávacia rúrka
6	Skrutky filtra (3)

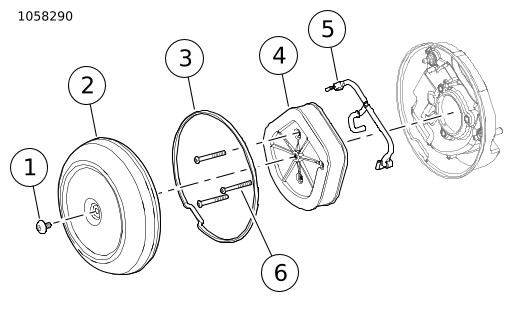

Obrázok 1. Vzduchový filter: Jedna skrutka

1	Skrutka krytu (5)
2	Kryt
3	Tesnenie
4	Vložka filtra
5	Odvetrávacia rúrka
6	Skrutky filtra (3)

Obrázok 2. Vzduchový filter: Päť skrutiek

1	Skrutka (2)
2	Ozdobný štítok
3	Skrutka (2)
4	Kryt
5	Vložka filtra
6	Návlek proti dažďu

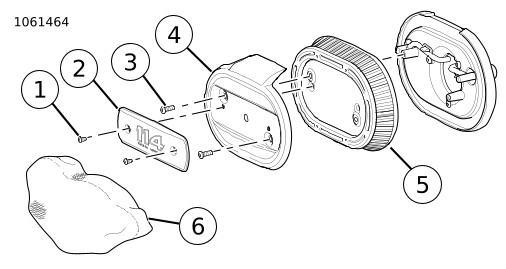

Obrázok 3. Vzduchový filter: oválny tvar
