VÝSTRAHA

Funkcia automatického rozsvietenia predného svetlometu zlepšuje viditeľnosť vodiča pre ostatných účastníkov cestnej premávky. Uistite sa, že je predný svetlomet stále rozsvietený. Zlá viditeľnosť vodiča pre ostatných účastníkov cestnej premávky môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00030b)

Príprava

1.	Skontrolujte tlak v pneumatikách.
2.	Nastavte zadný tlmič nárazov podľa hmotnosti vodiča a predpokladaného zaťaženia.
3.	Naplňte palivovú nádrž alebo pridajte záťaž o hmotnosti paliva.

Kontrola nastavenia geometrie

1.	Pozrite Obrázok 1. Zaparkujte motocykel na čiaru (1) kolmo na stenu.
2.	Nastavte vzdialenosť motocykla od steny k náboju predného kolesa. Vzdialenosť: 7,6 m (25 ft)
3.	Nakreslite na stenu zvislú os (2) nadväzujúcu na čiaru (1).
4.	Postavte zaťažený motocykel tak, aby predné koleso smerovalo rovno na stenu. Odmerajte vzdialenosť (4) od zeme k stredu predného svetlometu.
5.	Nakreslite vodorovnú čiaru (5) cez zvislú čiaru (2), pričom použite rovnakú odmeranú výšku, ako má os žiarovky stretávacieho svetlometu (4).
6.	Zarovnajte hornú časť svetelného lúča s vodorovnou čiarou (5) s predným svetlometom prepnutým na stretávacie svetlo.
7.	Podľa potreby nastavte predný svetlomet.

1	Kolmá čiara
2	Zvislá čiara
3	7,6 m (25 ft)
4	Os žiarovky stretávacieho svetlometu
5	Vodorovná čiara

Obrázok 1. Nastavenie geometrie predného svetlometu LED

Nastavenie

Kolo: FLHC, FLDE, FXBB a FXLR:

1.	Pozrite Obrázok 2. Nastavte geometriu predného svetlometu vo vodorovnom smere. a. Povoľte skrutku vodorovného nastavenia (2). Nastavte predný svetlomet vo vodorovnom smere tak, aby lúč svetla smeroval priamo vpred. b. Utiahnite skrutku vodorovného nastavenia: Krútiaci moment: 25–40,6 N·m (18–30 ft-lbs) FLHC, FLDE Krútiaci moment: 29,8–37,9 N·m (22–28 ft-lbs) FXBB, FXLR
2.	Nastavte geometriu predného svetlometu vo zvislom smere. a. Povoľte skrutku zvislého nastavenia (1). Nastavte predný svetlomet zvislo tak, aby bol lúč v strede vodorovnej čiary. b. Utiahnite skrutku zvislého nastavenia (1): Krútiaci moment: 36,6–43,3 N·m (27–32 ft-lbs)

Kolo: FLSB, FLSL:

1.	FLSB: Demontujte kapotáž. Pozrite Použitie → Kapotáž. POZNÁMKA Geometriu vo vodorovnom smere nie je možné nastaviť na predných svetlometoch modelov FLSB a FLSL.
2.	Pozrite Obrázok 2. Nastavte geometriu predného svetlometu vo zvislom smere. a. Povoľte skrutku zvislého nastavenia (1). Nastavte predný svetlomet zvislo tak, aby bol lúč v strede vodorovnej čiary. b. Utiahnite skrutku zvislého nastavenia (1): Krútiaci moment: 36,6–43,3 N·m (27–32 ft-lbs)
3.	FLSB: Namontujte kapotáž.

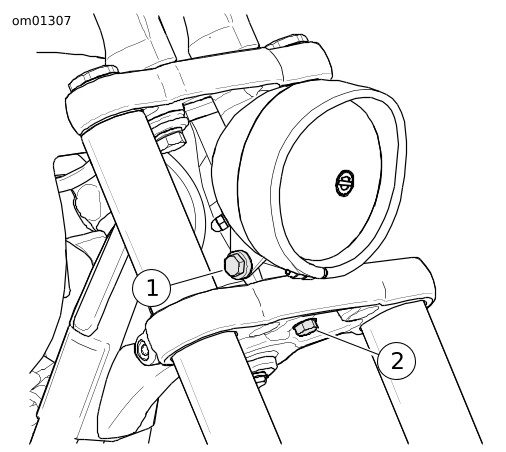

1	Skrutka zvislého nastavenia
2	Skrutka vodorovného nastavenia

Obrázok 2. Nastavenie geometrie predného svetlometu

FXBR/S a FXFB/S

1.	Pozrite Obrázok 3 a Obrázok 4. Povoľte skrutku zvislého nastavenia (3). Nastavte predný svetlomet zvislo tak, aby bol lúč v strede vodorovnej čiary.
2.	Utiahnite skrutku zvislého nastavenia (3): Krútiaci moment: 13,5–17,6 N·m (10–13 ft-lbs) FXBR/S Krútiaci moment: 14,9–19 N·m (11–14 ft-lbs) FXFB/S

1	Svetlomet modelu FXBR/S
2	Príchytka
3	Skrutka

Obrázok 3. Nastavenie geometrie predného svetlometu

1	Svetlomet modelu FXFB/S
2	Príchytka
3	Skrutka (2)

Obrázok 4. Nastavenie geometrie predného svetlometu

FLFB/S

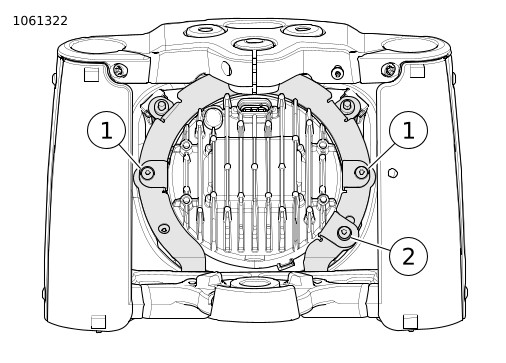

1.	Pozrite Obrázok 5. Otočte skrutku vodorovného nastavenia (1). Nastavte predný svetlomet vo vodorovnom smere tak, aby lúč svetla smeroval priamo vpred.
2.	Otočte skrutku zvislého nastavenia (2). Nastavte predný svetlomet zvislo tak, aby bol lúč v strede vodorovnej čiary.

1	Skrutka vodorovného nastavenia
2	Skrutka zvislého nastavenia

Obrázok 5. Nastavenie geometrie predného svetlometu

Výmena svetlometu

Predný svetlomet neobsahuje výmenné žiarovky. Pri zlyhaní sa musí vymeniť celý komplet. Ak potrebujete servis, navštívte predajcu motocyklov Harley-Davidson.
