Špeciálne náradie
PopisČ. dieluMnožstvo
SÚPRAVA PLOCHÝCH KĽÚČOV
14900102
1

Výpočet nastavenia predpätia
VÝSTRAHA
Neprekračujte celkovú hmotnosť vozidla ani celkové povolené zaťaženie náprav motocykla. Prekročenie stanovených hodnôt môže spôsobiť zlyhanie súčastí a môže nepriaznivo ovplyvniť stabilitu, ovládanie a výkon motocykla, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00016f)
Odpruženie prispôsobte zaťaženiu, štýlu jazdy a požadovanej úrovni pohodlia. Predpätie pružín zvýšte, ak potrebujete zvýšiť nosnosť. Predpätie pružín znížte, ak prevážate ľahší náklad. Pri prevážaní nákladu neprekračujte celkovú hmotnosť vozidla ani maximálne povolené zaťaženie nápravy.
POZNÁMKA
Ak chcete zistiť konfiguráciu motocykla, skontrolujte písmeno modelu vyrazené v čísle VIN. Pozrite Váš motocykel → Identifikačné číslo vozidla (VIN).
  1. Ak chcete určiť správne nastavenie predpätia, určite súčet celkovej hmotnosti vodiča a spolujazdca alebo nákladu.
    1. FLDE: Pozrite Tabuľka 1.
    2. FLFB: Pozrite Tabuľka 2.
    3. FLHC: Pozrite Tabuľka 3.
    4. FLSB: Pozrite  Tabuľka 4.
    5. FLSL: Pozrite Tabuľka 5.
    6. FXBB, FXLR: Pozrite  Tabuľka 6.
    7. FXBR: Pozrite  Tabuľka 7.
    8. FXFB: Pozrite  Tabuľka 8.
Tabuľka 1. Tabuľka predpätia odpruženia: FLDE
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
0
0,5
1
1,5
2
2,5
2,5
3
3,5
4
180
82
0,5
1
1,5
1,5
2
2,5
3
3,5
4
4,5
200
91
0,5
1
1,5
2
2,5
3
3,5
4
4,5
4,5
220
100
1
1,5
2
2,5
3
3,5
3,5
4
4,5
5
240
109
1,5
2
2,5
2,5
3
3,5
4
4,5
5
5
260
118
1,5
2
2,5
3
3,5
4
4,5
5
5
NA
280
127
2
2,5
3
3,5
4
4,5
NA
NA
NA
NA
300
136
2,5
3
3,5
NA
NA
NA
NA
NA
NA
NA
Tabuľka 2. Tabuľka predpätia odpruženia: FLFB
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
0
0,5
1
1,5
2
2,5
3
3,5
4
4
180
82
0,5
1
1,5
2
2,5
3
3
3,5
4
4,5
200
91
1
1,5
2
2
2,5
3
3,5
4
4,5
5
220
100
1
1,5
2
2,5
3
3,5
4
4,5
5
5
240
109
1,5
2
2,5
3
3,5
4
4
4,5
5
5
260
118
2
2,5
3
3
3,5
4
4,5
5
5
5
280
127
2
2,5
3
3,5
4
4,5
5
5
5
NA
300
136
2,5
3
3,5
4
4,5
5
NA
NA
NA
NA
Tabuľka 3. Tabuľka predpätia odpruženia: FLHC
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
180
82
1
1,5
2
2,5
3
3
3,5
4
4,5
5
200
91
1
1,5
2
2,5
3
3,5
4
4,5
5
5
220
100
1,5
2
2,5
3
3,5
4
4,5
5
5
5
240
109
2
2,5
3
3,5
4
4,5
4,5
5
5
5
260
118
2
2,5
3
3,5
4
4,5
5
5
5
NA
280
127
2,5
3
3,5
4
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
Tabuľka 4. Tabuľka predpätia odpruženia: FLSB
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
1
1,5
2
2,5
3
3,5
4
4,5
5
5
180
82
1
1,5
2
2,5
3
3,5
4
4,5
5
5
200
91
1,5
2
2,5
3
3,5
4
4,5
5
5
5
220
100
2
2,5
3
3,5
4
4,5
5
5
5
5
240
109
2,5
3
3,5
4
4,5
5
5
5
5
5
260
118
2,5
3
3,5
4
4,5
5
5
5
5
5
280
127
3
3,5
4
4,5
5
5
5
5
5
5
300
136
3,5
4
4,5
5
5
5
5
5
5
NA
Tabuľka 5. Tabuľka predpätia odpruženia: FLSL
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
1
2
3
4
5
6
7
7
7
7
180
82
2
2
3
4
5
6
7
7
7
7
200
91
2
3
4
5
6
7
7
7
7
7
220
100
3
4
5
6
7
7
7
7
7
7
240
109
4
5
5
6
7
7
7
7
7
7
260
118
4
5
6
7
7
7
7
7
7
7
280
127
5
6
7
7
7
7
7
7
7
7
300
136
6
7
7
7
7
7
7
NA
NA
NA
Tabuľka 6. Tabuľka predpätia odpruženia: FXBB, FXLR
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
1
1
2
3
4
5
6
7
7
7
180
82
1
2
3
4
5
6
6
7
7
7
200
91
2
3
4
4
5
6
7
7
7
7
220
100
2
3
4
5
6
7
7
7
7
7
240
109
3
4
5
6
7
7
7
7
7
7
260
118
4
5
5
6
7
7
7
7
7
7
280
127
4
5
6
7
7
7
7
7
7
7
300
136
5
6
7
7
7
7
7
7
7
7
Tabuľka 7. Tabuľka predpätia odpruženia: FXBR
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3
3,5
4
200
91
0,5
1
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
240
109
1
1,5
2
2,5
3
3,5
4
4,5
4,5
5
260
118
1,5
2
2,5
3
3
3,5
4
4,5
5
5
280
127
1,5
2
2,5
3
3,5
4
4,5
5
5
5
300
136
2
2,5
3
3,5
4
4,5
5
5
5
5
Tabuľka 8. Tabuľka predpätia odpruženia: FXFB
UŽITOČNÁ HMOTNOSŤ SPOLUJAZDCA, NÁKLADU A PRÍSLUŠENSTVA
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
HMOTNOSŤ VODIČA
LB
KG
Nastavenie predpätia
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
200
91
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
NA
240
109
1
1,5
2
2,5
3
3,5
4
NA
NA
NA
260
118
1,5
2
2,5
3
NA
NA
NA
NA
NA
NA
280
127
1,5
2
NA
NA
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
Nastavenie
POZNÁMKA
Tlmič nárazov nastavujte na motocykli postavenom na bočnom stojane.
  1. Typ objímky: Pozrite Obrázok 1.
    1. Odmontujte sedlo.
      2. POZNÁMKA
      Dodaný plochý kľúč sa musí pred použitím zostaviť.
    2. Zasuňte hrot nástroja SÚPRAVA PLOCHÝCH KĽÚČOV (Č. dielu:14900102) do zárezov v zadnom tlmiči nárazov a otáčajte objímkou, kým ukazovateľ (1) neukáže na požadované nastavenie predpätia (2).
  2. Hydraulická vonkajšia: Pozrite Obrázok 2.
    1. Otáčaním gombíka nastavenia v smere hodinových ručičiek nastavenie predpätia zvýšite a otáčaním proti smeru hodinových ručičiek ho znížite. Otáčajte, kým gombík s ukazovateľom neukáže na požadované nastavenie predpätia na stupnici.
  3. Hydraulická pod sedlom: Pozrite Obrázok 3.
    1. Odmontujte sedlo.
      2. POZNÁMKA
      Dodaný plochý kľúč sa musí pred použitím zostaviť.
    2. Pomocou otvoreného konca nástroja SÚPRAVA PLOCHÝCH KĽÚČOV (Č. dielu:14900102) otáčajte skrutku nastavenia. Otáčaním v smere hodinových ručičiek nastavenie predpätia zvýšite a otáčaním proti smeru hodinových ručičiek ho znížite. Otáčajte, kým ukazovateľ neukáže na požadované nastavenie predpätia.
1Ukazovateľ
2Nastavenie predpätia

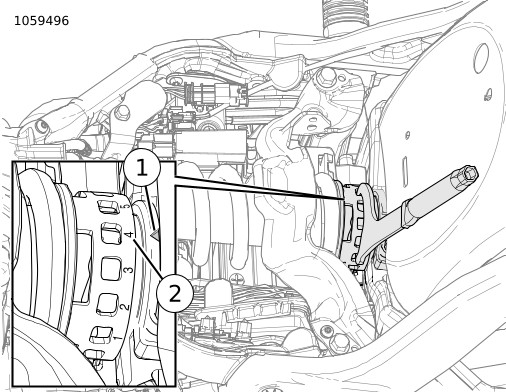

Obrázok 1. Objímka na nastavenie predpätia
Obrázok 2. Gombík na nastavenie predpätia

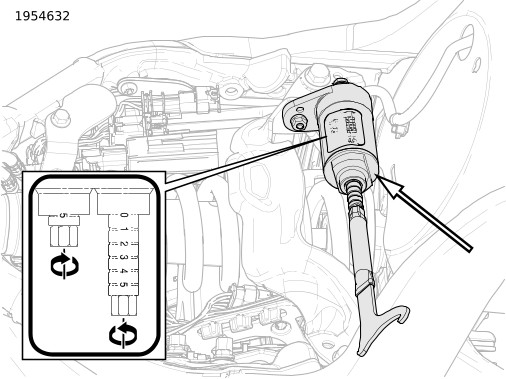

Obrázok 3. Skrutka na nastavenie predpätia
Obrázok 4. Súprava plochých kľúčov
