Zdejmowanie
1. Zobacz Rysunek 1.
2. Siodło podwójne jednoczęściowe:
a. Wykręć śrubę motylkową (1).
b. Unieś tył siodła (5) i wysuń języczek siodła z ramy.
c. Przesuń siodło do przodu, aby zdjąć je z paska uchwytu (4).
d. Wyjmij pasek uchwytu (4) w razie potrzeby.
3. Siodło podwójne dwuczęściowe:
a. Wykręć śrubę motylkową (1).
b. Usuń siodło pasażera (3), przesuwając je do tyłu.
c. Usuń nakrętki montażowe (2).
d. Unieś tył siodła (6) z bolców montażowych i wysuń języczek siodła z ramy.
e. Wyjmij pasek uchwytu (4) w razie potrzeby.
4. Siodło jednoosobowe:
a. Usuń śrubę motylową (1) lub nakrętki montażowe (2).
b. Unieś tył siodła (7 lub 8) i wysuń języczek siodła z ramy.
Montaż
1. Zobacz Rysunek 1.
2. Siodło podwójne jednoczęściowe:
a. Zamontuj pasek uchwytu (4) w razie potrzeby.
b. Zamontuj siodło (5) w kierunku tylnym przez pasek uchwytu.
c. Przesuń siodło do przodu, aby zahaczyć języczek siodła na ramie, i opuść tył siodła.
d. Wkręć śrubę motylkową (1). Dokręć momentem.
Moment obrotowy: 1,7–3,4 N·m (15–30 in-lbs)
3. Siodło podwójne dwuczęściowe:
a. Zamontuj pasek uchwytu (4) w razie potrzeby.
b. Wprowadź języczek z przodu siodła w kanalik w ramie.
c. Załóż nakrętki montażowe (2).
d. Nasuń szczeliny w siodle pasażera (3) na nakrętki montażowe.
e. Wkręć śrubę motylkową (1). Dokręć momentem.
Moment obrotowy: 1,7–3,4 N·m (15–30 in-lbs)
4. Siodło jednoosobowe:
a. Wprowadź języczek z przodu siodła w kanalik w ramie.
b. Dokręć śrubę motylkową (1) lub nakrętki montażowe (2). Dokręć momentem.
Moment obrotowy: 1,7–3,4 N·m (15–30 in-lbs)
5. Pociągnij za siodło, aby upewnić się, że jest odpowiednio zamocowane.
1Śruba skrzydełkowa
2Nakrętka montażowa (2)
3Tylne siodło
4Pasek uchwytu
5Siodło podwójne jednoczęściowe
6Siodło podwójne dwuczęściowe
7Podwójne mocowanie siodła jednoosobowego
8Pojedyncze mocowanie siodła jednoosobowego

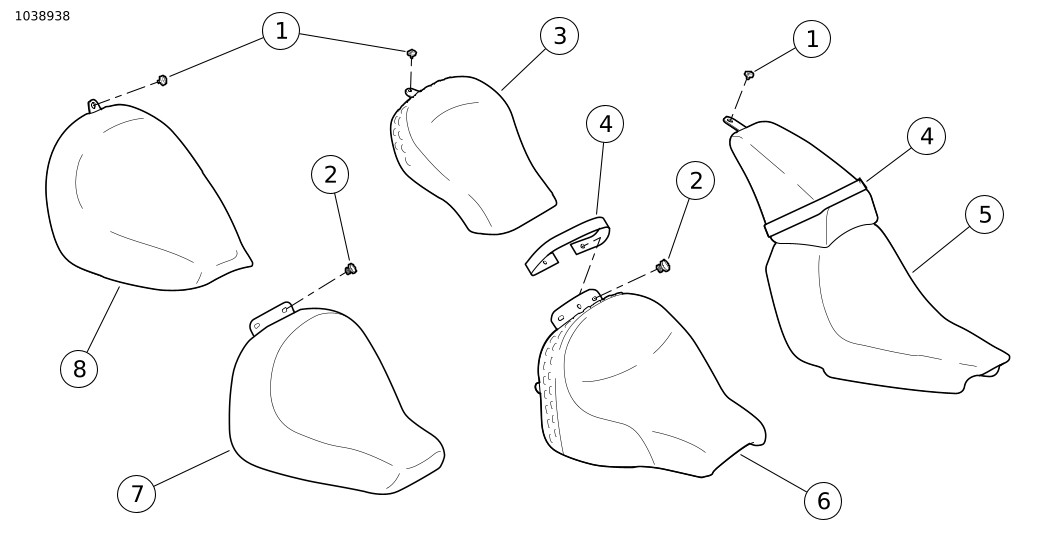

Rysunek 1. Siodło: Modele Softail
